CNC Machine มีกี่ประเภท
CNC Machine หรือเครื่องจักร CNC เป็นเครื่องจักรที่ใช้ระบบคอมพิวเตอร์ควบคุมการเคลื่อนที่ของแกน เครื่องมือ และกระบวนการตัดเฉือน เพื่อผลิตชิ้นงานที่ต้องการความแม่นยำสูง นิยมใช้ในโรงงานอุตสาหกรรม เช่น โรงงานยานยนต์ โรงงานแม่พิมพ์ โรงงานผลิตชิ้นส่วนเครื่องจักร โรงงานอิเล็กทรอนิกส์ และโรงงานผลิตชิ้นส่วนโลหะ
คำถามที่หลายคนค้นหาคือ CNC Machine มีกี่ประเภท เพราะเครื่อง CNC มีหลายรูปแบบ แต่ละประเภทถูกออกแบบมาเพื่อการใช้งานที่แตกต่างกัน เช่น งานกัด งานกลึง งานเจาะ งานตัด งานเจียร งานแกะสลัก หรือการผลิตชิ้นงาน 3 มิติ
บทความนี้จะอธิบายหลักการทำงานของ CNC Machine ประเภทของเครื่อง CNC การใช้งานในโรงงาน ปัญหาที่พบบ่อย วิธีดูแลรักษา และแนวทางป้องกันเครื่อง CNC เสีย เพื่อให้วิศวกรโรงงานและทีมซ่อมบำรุงเข้าใจภาพรวมได้ง่ายและนำไปใช้งานจริงได้
CNC Machine คืออะไร
CNC Machine ย่อมาจาก Computer Numerical Control Machine หมายถึงเครื่องจักรที่ควบคุมการทำงานด้วยคอมพิวเตอร์ โดยใช้โปรแกรมคำสั่ง เช่น G-code และ M-code เพื่อสั่งให้เครื่องจักรเคลื่อนที่ตามตำแหน่ง ความเร็ว และทิศทางที่กำหนดไว้
แทนที่ผู้ปฏิบัติงานจะควบคุมเครื่องจักรด้วยมือทั้งหมด เครื่อง CNC จะใช้ระบบควบคุมอัตโนมัติ ทำให้สามารถผลิตชิ้นงานที่มีความแม่นยำสูง ทำซ้ำได้ดี และลดความผิดพลาดจากมนุษย์
ในระบบ CNC หนึ่งเครื่องจะประกอบด้วยอุปกรณ์สำคัญหลายส่วน เช่น
- CNC Controller
- Servo Drive
- Servo Motor
- Spindle Motor
- Encoder
- PLC
- HMI หรือหน้าจอควบคุม
- Power Supply
- Ball Screw และ Linear Guide
- Tool Changer หรือระบบเปลี่ยนเครื่องมืออัตโนมัติ
หากอุปกรณ์ส่วนใดส่วนหนึ่งมีปัญหา เครื่อง CNC อาจเกิด Alarm หรือหยุดทำงานทันที จึงจำเป็นต้องเข้าใจทั้งหลักการทำงานและประเภทของเครื่อง CNC เพื่อดูแลรักษาได้อย่างถูกต้อง
หลักการทำงานของ CNC Machine
หลักการทำงานของ CNC Machine เริ่มจากการออกแบบชิ้นงานด้วยโปรแกรม CAD จากนั้นใช้โปรแกรม CAM แปลงข้อมูลเป็น G-code เพื่อส่งคำสั่งไปยัง CNC Controller
เมื่อเครื่อง CNC ได้รับคำสั่ง ระบบจะทำงานตามลำดับดังนี้
- CNC Controller รับคำสั่ง
CNC Controller เป็นสมองของเครื่อง ทำหน้าที่อ่านโปรแกรม G-code และแปลงคำสั่งเป็นการเคลื่อนที่ของแกนต่าง ๆ เช่น X, Y, Z หรือแกนหมุนอื่น ๆ
- Servo Drive ควบคุม Servo Motor
Servo Drive จะรับคำสั่งจาก CNC Controller แล้วควบคุม Servo Motor ให้เคลื่อนที่ตามตำแหน่งที่กำหนด โดยใช้ Encoder ส่งสัญญาณ Feedback กลับมาเพื่อให้ระบบรู้ว่าตำแหน่งจริงตรงกับตำแหน่งที่สั่งหรือไม่
- Spindle หมุน Tool หรือชิ้นงาน
Spindle เป็นส่วนที่ทำหน้าที่หมุน Tool หรือชิ้นงาน ขึ้นอยู่กับประเภทของเครื่อง CNC เช่น เครื่องกัดจะหมุน Tool ส่วนเครื่องกลึงจะหมุนชิ้นงาน
- ระบบ Mechanical เคลื่อนที่ตามคำสั่ง
Ball Screw, Linear Guide และ Coupling จะทำหน้าที่ถ่ายทอดการเคลื่อนที่จาก Servo Motor ไปยังโต๊ะงานหรือหัวเครื่องมือ
- ระบบ Feedback ตรวจสอบความแม่นยำ
Encoder และ Sensor จะตรวจสอบตำแหน่ง ความเร็ว และสถานะของเครื่อง เพื่อให้การทำงานมีความแม่นยำและปลอดภัย
หลักการสำคัญของ CNC Machine คือ การควบคุมตำแหน่งแบบ Closed Loop ซึ่งช่วยให้เครื่องจักรทำงานได้แม่นยำกว่าการควบคุมแบบ Manual อย่างมาก

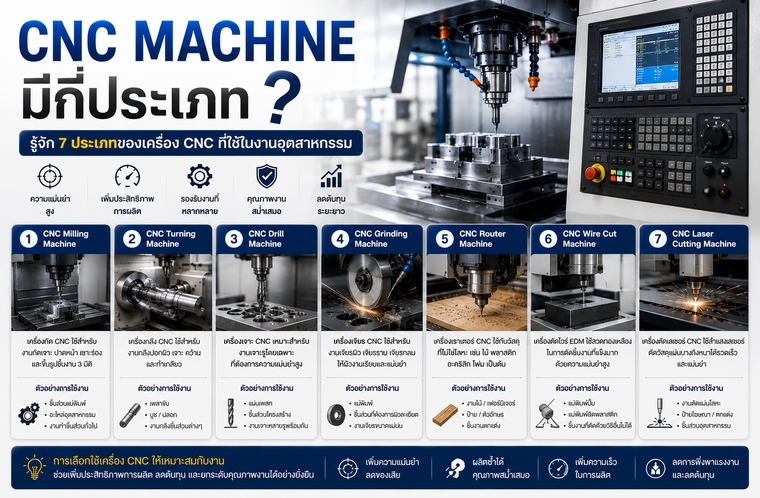

CNC Machine มีกี่ประเภท
โดยทั่วไป CNC Machine สามารถแบ่งได้หลายประเภทตามลักษณะงานและกระบวนการผลิต แต่ประเภทที่พบได้บ่อยในโรงงานอุตสาหกรรมมีดังนี้
1. CNC Milling Machine
CNC Milling Machine หรือเครื่องกัด CNC เป็นเครื่อง CNC ที่ใช้ Tool หมุนเพื่อตัดเฉือนชิ้นงาน โดยชิ้นงานจะถูกจับยึดอยู่บนโต๊ะงาน และ Tool จะเคลื่อนที่ตามแกน X, Y, Z
เครื่องประเภทนี้นิยมใช้ในงาน
- กัดผิวชิ้นงาน
- เจาะรู
- ทำร่อง
- ผลิตแม่พิมพ์
- ผลิตชิ้นส่วนโลหะที่ซับซ้อน
CNC Milling เป็นหนึ่งในประเภทที่พบมากที่สุดในโรงงาน เพราะสามารถผลิตชิ้นงานที่มีรายละเอียดซับซ้อนและต้องการความแม่นยำสูงได้ดี
2. CNC Lathe Machine
CNC Lathe หรือเครื่องกลึง CNC เป็นเครื่องที่หมุนชิ้นงานด้วย Spindle แล้วใช้ Tool เข้าไปตัดเฉือนชิ้นงาน เหมาะสำหรับชิ้นงานทรงกลม ทรงกระบอก หรือชิ้นงานที่ต้องการความสมมาตรรอบแกน
งานที่นิยมใช้ CNC Lathe เช่น
- เพลา
- บูช
- น็อต
- ชิ้นส่วนยานยนต์
- ชิ้นส่วนเครื่องจักร
ข้อดีของ CNC Lathe คือผลิตชิ้นงานได้รวดเร็ว แม่นยำ และเหมาะกับงานผลิตจำนวนมาก
3. CNC Machining Center
CNC Machining Center เป็นเครื่อง CNC ที่พัฒนามาจาก CNC Milling โดยมีระบบเปลี่ยน Tool อัตโนมัติ หรือ ATC ทำให้สามารถกัด เจาะ ต๊าป และทำงานหลายขั้นตอนในเครื่องเดียว
แบ่งเป็น 2 ประเภทหลัก คือ
- Vertical Machining Center หรือ VMC
- Horizontal Machining Center หรือ HMC
เครื่องประเภทนี้นิยมใช้ในโรงงานที่ต้องการผลิตชิ้นงานความแม่นยำสูง เช่น ชิ้นส่วนยานยนต์ แม่พิมพ์ และชิ้นส่วนเครื่องจักรกล
4. CNC Turning Center
CNC Turning Center คล้ายกับ CNC Lathe แต่มีความสามารถมากกว่า เช่น มี Turret Tool, Live Tooling หรือแกน C-axis ทำให้สามารถกลึง กัด เจาะ และต๊าปได้ในเครื่องเดียว
เหมาะสำหรับโรงงานที่ต้องการลดขั้นตอนการผลิต และต้องการชิ้นงานที่มีความซับซ้อนมากกว่าเครื่องกลึง CNC ทั่วไป
5. CNC Grinding Machine
CNC Grinding Machine หรือเครื่องเจียร CNC ใช้สำหรับงานเจียรผิว เจียรรูใน เจียรทรงกระบอก และงานที่ต้องการค่าความละเอียดสูงมาก
นิยมใช้ในงาน
- แม่พิมพ์
- ชิ้นส่วนเครื่องจักรความแม่นยำสูง
- เพลา
- Bearing Part
- Tooling
เครื่องประเภทนี้ต้องการความเสถียรของระบบ Servo และ Spindle สูงมาก เพราะความผิดพลาดเพียงเล็กน้อยอาจส่งผลต่อคุณภาพของชิ้นงาน
6. CNC Router
CNC Router ใช้สำหรับงานตัด แกะสลัก หรือกัดวัสดุที่ไม่แข็งมาก เช่น ไม้ พลาสติก อะคริลิก อะลูมิเนียม และวัสดุคอมโพสิต
นิยมใช้ในอุตสาหกรรม
- ป้ายโฆษณา
- เฟอร์นิเจอร์
- งานตกแต่ง
- งานพลาสติก
- งานอะลูมิเนียมบาง
7. CNC Plasma Cutting Machine
CNC Plasma ใช้หัวตัด Plasma ในการตัดโลหะ โดยควบคุมแนวตัดด้วยระบบ CNC เหมาะสำหรับงานตัดเหล็ก แผ่นโลหะ และโครงสร้างเหล็ก
ข้อดีคือสามารถตัดโลหะได้รวดเร็ว เหมาะกับงานแผ่นโลหะขนาดใหญ่
8. CNC Laser Cutting Machine
CNC Laser ใช้ลำแสงเลเซอร์ในการตัดหรือแกะสลักวัสดุ มีความแม่นยำสูงและให้ขอบตัดเรียบ
นิยมใช้ในงาน
- ตัดแผ่นโลหะ
- งานอิเล็กทรอนิกส์
- งานป้าย
- งานชิ้นส่วนความละเอียดสูง
9. CNC EDM Machine
CNC EDM หรือ Electrical Discharge Machine ใช้การกัดด้วยประกายไฟฟ้า เหมาะสำหรับงานแม่พิมพ์และวัสดุแข็งที่ตัดเฉือนด้วยวิธีทั่วไปได้ยาก
แบ่งเป็น
- Wire Cut EDM
- Sinker EDM
เครื่องประเภทนี้ใช้มากในโรงงานแม่พิมพ์และงานชิ้นส่วนละเอียดสูง
การใช้งาน CNC Machine ในโรงงานอุตสาหกรรม
CNC Machine ถูกใช้งานในหลากหลายอุตสาหกรรม เช่น
- อุตสาหกรรมยานยนต์
ใช้ผลิตชิ้นส่วนเครื่องยนต์ เกียร์ เพลา แม่พิมพ์ และชิ้นส่วนโลหะความแม่นยำสูง
- อุตสาหกรรมแม่พิมพ์
ใช้กัดแม่พิมพ์พลาสติก แม่พิมพ์โลหะ และชิ้นส่วน Mold ที่ซับซ้อน
- อุตสาหกรรมอิเล็กทรอนิกส์
ใช้ผลิตชิ้นส่วนขนาดเล็กที่ต้องการความแม่นยำสูง
- อุตสาหกรรมเครื่องจักร
ใช้ผลิตชิ้นส่วนเครื่องจักร อุปกรณ์ประกอบ และชิ้นส่วนอะไหล่เฉพาะทาง
- อุตสาหกรรมการแพทย์
ใช้ผลิตชิ้นส่วนเครื่องมือแพทย์และอุปกรณ์ที่ต้องการความละเอียดสูง
ปัญหาที่พบบ่อยใน CNC Machine
แม้ CNC Machine จะมีความแม่นยำสูง แต่เมื่อใช้งานต่อเนื่องก็มีโอกาสเกิดปัญหาได้ เช่น
- Servo Alarm
เกิดจาก Servo Drive, Servo Motor, Encoder หรือโหลด Mechanical ผิดปกติ
- Spindle เสีย
อาการที่พบ เช่น Spindle ไม่หมุน Spindle Overheat หรือมีเสียงดังจาก Bearing
- CNC Controller Error
เครื่อง Boot ไม่ขึ้น หน้าจอค้าง หรือ Communication Error
- PLC Fault
PLC ไม่ Run, I/O ไม่ทำงาน หรือ Communication กับ HMI ไม่ได้
- Power Supply เสีย
เครื่องเปิดไม่ติด ไฟไม่นิ่ง หรือระบบ Restart เอง
- Mechanical Wear
Ball Screw, Linear Guide หรือ Bearing สึกหรอ ทำให้เครื่องไม่แม่นยำ
วิธีดูแลรักษา CNC Machine
การดูแลรักษา CNC Machine อย่างถูกต้องจะช่วยลด Downtime และยืดอายุเครื่องจักรได้มาก
- ทำ Preventive Maintenance เป็นประจำ
ควรทำ PM เครื่อง CNC ทุก 6 เดือน หรือตามชั่วโมงการใช้งาน
- ทำความสะอาดตู้ Control
ฝุ่น ความชื้น และน้ำมันในโรงงานอาจทำให้บอร์ดอิเล็กทรอนิกส์เสีย
- ตรวจสอบ Servo Drive และ Spindle
ควรตรวจสอบอุณหภูมิ เสียงผิดปกติ และ Alarm History อย่างสม่ำเสมอ
- ตรวจสอบระบบ Lubrication
Ball Screw และ Linear Guide ต้องได้รับการหล่อลื่นเพียงพอ
- Backup Parameter และ Program
ควรสำรองข้อมูล CNC Parameter, PLC Program และ Tool Offset เป็นประจำ
- ตรวจสอบระบบไฟฟ้า
ควรตรวจสอบ Ground, Power Supply และแรงดันไฟฟ้า เพื่อป้องกันไฟกระชากและไฟตก
ควรซ่อม CNC Machine เมื่อไร
ควรส่งตรวจหรือซ่อม CNC Machine เมื่อพบอาการดังนี้
- Alarm เกิดซ้ำบ่อย
- เครื่องหยุดทำงานกลางคัน
- Servo Motor ไม่หมุน
- Spindle มีเสียงดัง
- งานเริ่มไม่ได้ขนาด
- เครื่อง Boot ไม่ขึ้น
- PLC หรือ HMI สื่อสารไม่ได้
หากปล่อยไว้นาน ความเสียหายอาจลุกลามจากอุปกรณ์เล็ก ๆ ไปยังอุปกรณ์หลัก เช่น Servo Drive, Spindle Drive หรือ CNC Controller ซึ่งมีต้นทุนซ่อมสูงกว่า
