ตรวจสอบ Spindle ก่อนเสีย ทำอย่างไร
Spindle เป็นหัวใจสำคัญของเครื่อง CNC เพราะเป็นส่วนที่ทำหน้าที่หมุน Tool หรือชิ้นงานด้วยความเร็วสูง หาก Spindle เริ่มมีปัญหาและไม่ได้รับการตรวจสอบอย่างถูกต้อง อาจทำให้เครื่อง CNC หยุดทำงานกะทันหัน ส่งผลให้เกิด Downtime และกระทบต่อการผลิตของโรงงานโดยตรง
ในหลายโรงงาน ปัญหา Spindle เสียมักเกิดขึ้นแบบสะสม เช่น Bearing เริ่มสึกหรอ อุณหภูมิสูงผิดปกติ หรือ Vibration สูง แต่ไม่ได้รับการตรวจสอบตั้งแต่ต้น จนสุดท้ายเกิด Breakdown และต้องหยุดเครื่องเพื่อซ่อมใหญ่
อาการที่มักพบก่อน Spindle เสีย เช่น
- Spindle ร้อนผิดปกติ
- มีเสียงดังขณะหมุน
- Surface Finish ไม่เรียบ
- Tool Runout สูง
- Vibration สูง
- Spindle Alarm
บทความนี้จะอธิบายว่า วิธีตรวจสอบ Spindle ก่อนเสีย คืออะไร ทำไมต้องตรวจสอบ วิธีการตรวจเช็กแบบละเอียด และแนวทางป้องกัน Spindle เสีย เพื่อช่วยให้วิศวกรโรงงานและทีมซ่อมบำรุงสามารถดูแลเครื่อง CNC ได้อย่างมีประสิทธิภาพ
ความหมายของ ตรวจสอบ Spindle ก่อนเสีย
การตรวจสอบ Spindle ก่อนเสีย คือกระบวนการตรวจเช็กสภาพของระบบ Spindle เพื่อค้นหาความผิดปกติก่อนเกิดความเสียหายรุนแรง
Spindle ของเครื่อง CNC ต้องทำงานด้วยความเร็วสูงตลอดเวลา และต้องรับโหลดจากการ Machining อย่างต่อเนื่อง หากไม่มีการตรวจสอบอย่างสม่ำเสมอ อาจทำให้เกิด
- Bearing Damage
- Shaft Damage
- Spindle Overheat
- Runout สูง
- Accuracy ลดลง
แบรนด์ CNC และ Spindle ที่นิยมใช้ในโรงงาน เช่น
- FANUC
- Mitsubishi Electric
- Siemens
- Okuma
- Mazak
สิ่งที่ควรตรวจสอบในระบบ Spindle
- อุณหภูมิ
- เสียงผิดปกติ
- Vibration
- Lubrication
- Runout
- Bearing Condition
- Cooling System
สาเหตุที่ต้อง ตรวจสอบ Spindle ก่อนเสีย
- ลดโอกาสเกิด Downtime
หาก Spindle เสียกะทันหัน เครื่อง CNC จะหยุดทำงานทันที ส่งผลให้สายการผลิตหยุดและสูญเสียต้นทุนจำนวนมาก
การตรวจสอบล่วงหน้าจะช่วยค้นหาปัญหาก่อนเกิด Breakdown
- ป้องกัน Bearing เสียหายหนัก
Bearing เป็นชิ้นส่วนที่เสียบ่อยที่สุดในระบบ Spindle หากตรวจพบตั้งแต่ระยะแรก จะสามารถ Overhaul ได้ก่อนเกิดความเสียหายรุนแรง
- รักษาความแม่นยำของเครื่อง CNC
Spindle ที่เริ่มสึกหรอ จะทำให้
- งานไม่ได้ขนาด
- Surface Finish ไม่ดี
- Tool Life สั้นลง
- ลดค่าใช้จ่ายในการซ่อม
การซ่อม Bearing หรือเปลี่ยน Lubrication มีต้นทุนต่ำกว่าการเปลี่ยนทั้งชุด Spindle มาก
- ยืดอายุการใช้งานของเครื่องจักร
Spindle ที่ได้รับการดูแลอย่างเหมาะสม สามารถใช้งานได้ยาวนานกว่า 10 ปี

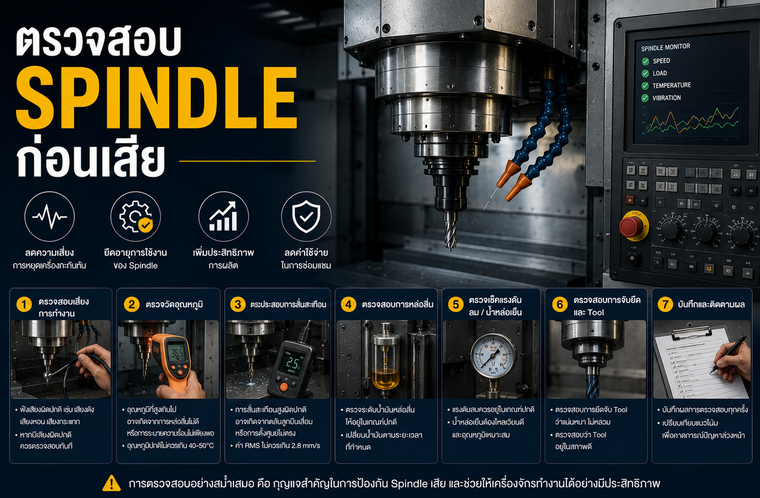

วิธีการ
ขั้นตอนที่ 1 ตรวจสอบอุณหภูมิของ Spindle
ใช้เครื่องวัดอุณหภูมิหรือ Thermal Camera ตรวจสอบอุณหภูมิของ Housing Spindle
หากพบว่าอุณหภูมิสูงกว่าปกติ อาจเกิดจาก
- Bearing เริ่มเสีย
- Lubrication ไม่เพียงพอ
- Cooling System ผิดปกติ
ขั้นตอนที่ 2 ตรวจสอบเสียงผิดปกติ
ฟังเสียงขณะ Spindle หมุน
หากพบเสียง
- หอน
- ครืด
- สั่นผิดปกติ
อาจเป็นสัญญาณว่า Bearing เริ่มสึกหรอ
ขั้นตอนที่ 3 ตรวจสอบ Vibration
ใช้เครื่อง Vibration Meter ตรวจสอบค่าการสั่นสะเทือน
หากค่า Vibration สูงผิดปกติ อาจเกิดจาก
- Bearing Damage
- Shaft Balance ผิดปกติ
- Tool Holder ไม่สมดุล
ขั้นตอนที่ 4 ตรวจสอบ Runout
ใช้ Dial Indicator วัดค่า Runout ของ Spindle
หาก Runout สูง จะทำให้
- งานไม่ได้ขนาด
- Tool แตกง่าย
- Surface Finish ไม่เรียบ
ขั้นตอนที่ 5 ตรวจสอบระบบ Lubrication
ตรวจสอบ
- ปริมาณน้ำมันหล่อลื่น
- จาระบี
- ระบบจ่ายน้ำมัน
หาก Lubrication ไม่เพียงพอ จะทำให้ Bearing ร้อนและสึกหรอเร็ว
ขั้นตอนที่ 6 ตรวจสอบ Cooling System
ตรวจสอบว่า
- Chiller ทำงานปกติหรือไม่
- Cooling Fan หมุนหรือไม่
- Heat Exchanger สะอาดหรือไม่
ขั้นตอนที่ 7 ตรวจสอบ Alarm History
ตรวจสอบ Alarm ที่เกี่ยวข้องกับ Spindle เช่น
- Overheat Alarm
- Vibration Alarm
- Encoder Error
เพื่อวิเคราะห์แนวโน้มของปัญหา
วิธี ตรวจสอบ Spindle ก่อนเสีย แบบละเอียด
- ตรวจสอบอุณหภูมิทุกสัปดาห์
ควรบันทึกอุณหภูมิของ Spindle อย่างสม่ำเสมอ
หากอุณหภูมิสูงขึ้นเรื่อย ๆ แสดงว่าอาจมีปัญหาภายใน
- ทำ Vibration Analysis ทุก 3–6 เดือน
Vibration Analysis เป็นวิธีที่แม่นยำในการตรวจหา Bearing Damage ก่อนเสียจริง
- ตรวจสอบ Lubrication ทุกเดือน
น้ำมันและจาระบีต้องอยู่ในสภาพสมบูรณ์
- ตรวจสอบ Tool Holder
Tool Holder ที่ Balance ไม่ดี จะทำให้เกิด Vibration สูงและทำให้ Bearing เสียเร็ว
- ทำความสะอาดระบบ Cooling
ฝุ่นและคราบน้ำมันอาจทำให้ Cooling Efficiency ลดลง
- หลีกเลี่ยงโหลดการตัดที่หนักเกินไป
Cutting Condition ที่หนักเกินไป จะทำให้ Spindle ร้อนและสึกหรอเร็ว
H2: ควรซ่อมหรือเปลี่ยน อุปกรณ์ spindle เมื่อไร อย่างไร
ในหลายกรณี Spindle สามารถซ่อมได้ โดยเฉพาะเมื่อปัญหาเกิดจาก
- Bearing เสีย
- Lubrication Problem
- Cooling System Fault
- Encoder Error
แต่หากพบปัญหาเหล่านี้ อาจคุ้มค่ากว่าที่จะเปลี่ยนใหม่
- Shaft Damage รุนแรง
- Housing Crack
- Motor Burn
- ไม่มีอะไหล่รองรับ
การวิเคราะห์โดยผู้เชี่ยวชาญจะช่วยลดต้นทุนและลด Downtime ของโรงงานได้ดีที่สุด
