CNC Machine Alarm Guide คืออะไร? รวมสาเหตุ วิธีแก้ไข Alarm เครื่อง CNC และแนวทางป้องกันปัญหา Servo, Spindle และ CNC Controller สำหรับโรงงานอุตสาหกรรม

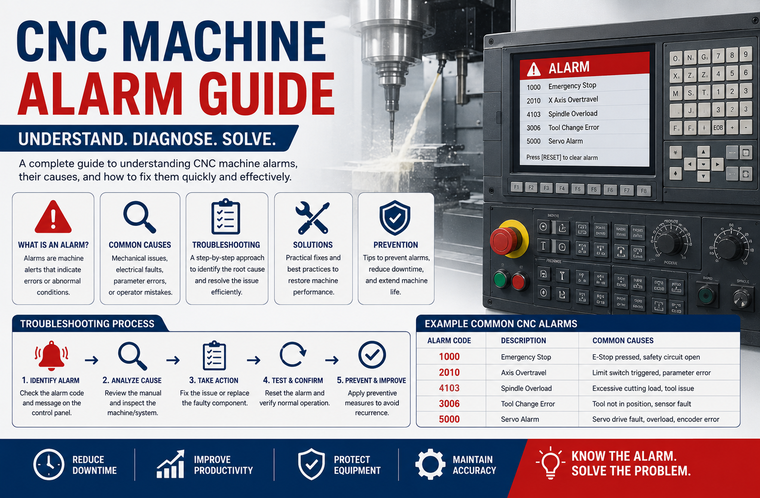

CNC Machine Alarm Guide คืออะไร
CNC Machine Alarm Guide คือแนวทางการวิเคราะห์และแก้ไข Alarm ของเครื่อง CNC ที่ใช้ในโรงงานอุตสาหกรรม โดย Alarm เหล่านี้เป็นระบบแจ้งเตือนความผิดปกติของเครื่องจักร เพื่อป้องกันความเสียหายของ Servo Drive, Spindle Drive, CNC Controller และระบบ Mechanical ภายในเครื่อง
เครื่อง CNC ในปัจจุบันมีความซับซ้อนสูง และประกอบด้วยระบบควบคุมหลายส่วน เช่น Servo System, Spindle System, PLC, Encoder และ Power Supply เมื่อเกิดความผิดปกติ ระบบจะหยุดการทำงานและแสดง Alarm Code เพื่อแจ้งให้ผู้ใช้งานทราบถึงปัญหาที่เกิดขึ้น
สำหรับโรงงานอุตสาหกรรม Alarm ของเครื่อง CNC ถือเป็นปัญหาสำคัญ เพราะอาจทำให้สายการผลิตหยุดทันที ส่งผลต่อ Productivity และต้นทุนการผลิต หากวิศวกรหรือทีมซ่อมบำรุงเข้าใจ Alarm อย่างถูกต้อง จะสามารถลด Downtime และลดค่าใช้จ่ายในการซ่อมได้อย่างมาก
บทความนี้จะอธิบาย CNC Machine Alarm Guide อย่างละเอียด ทั้งความหมายของ Alarm สาเหตุ วิธีแก้ไข วิธีป้องกัน และแนวทางการซ่อม เพื่อช่วยให้วิศวกรโรงงานสามารถวิเคราะห์ปัญหาได้อย่างแม่นยำ
ความหมายของ Alarm
Alarm ของเครื่อง CNC คือระบบแจ้งเตือนเมื่อเครื่องจักรตรวจพบความผิดปกติในการทำงาน โดยแต่ละ Alarm Code จะระบุประเภทของปัญหาที่เกิดขึ้น เช่น Servo Error, Spindle Error, Overload หรือ Communication Error
แบรนด์ CNC ที่นิยมใช้งานในโรงงาน เช่น
- FANUC
- Mitsubishi Electric
- Yaskawa Electric
- Siemens
แต่ละแบรนด์จะมี Alarm Code ที่แตกต่างกัน แต่หลักการวิเคราะห์จะใกล้เคียงกัน
ตัวอย่าง Alarm CNC ที่พบบ่อย
Servo Alarm
เกี่ยวข้องกับ Servo Motor หรือ Servo Amplifier
ตัวอย่าง
- Overcurrent
- Encoder Error
- Excess Error
อาการที่พบ
- Servo Motor ไม่หมุน
- Axis เคลื่อนที่ผิดตำแหน่ง
- Servo Motor กระตุก
Spindle Alarm
เกี่ยวข้องกับระบบ Spindle Motor
อาการที่พบ
- Spindle ไม่หมุน
- ความร้อนสูง
- มีเสียงดังผิดปกติ
PLC Alarm
เกี่ยวข้องกับระบบควบคุมภายในเครื่อง
อาการที่พบ
- Machine Stop
- Communication Error
- Input / Output Error
Power Supply Alarm
เกิดจากแรงดันไฟฟ้าผิดปกติ
อาการที่พบ
- เครื่องเปิดไม่ติด
- CNC Boot ไม่ขึ้น
- ระบบ Restart เอง
สาเหตุที่ทำให้เกิด Alarm
- Servo Drive หรือ Servo Motor เสีย
Servo System เป็นหัวใจสำคัญของเครื่อง CNC หาก Servo Amplifier หรือ Servo Motor มีปัญหา จะทำให้เกิด Alarm ทันที
สาเหตุที่พบได้บ่อย
- IGBT เสีย
- Encoder Fault
- Overheat
- Capacitor เสื่อม
- ระบบ Mechanical ติดขัด
ปัญหาทาง Mechanical เช่น Ball Screw ฝืด, Bearing เสีย หรือ Linear Guide ติดขัด จะทำให้โหลดของ Servo Motor สูงเกินไป
อาการที่พบ
- Axis เคลื่อนที่ช้า
- Servo Overload
- Alarm ซ้ำบ่อย
- ไฟฟ้าไม่เสถียร
ไฟตก ไฟกระชาก หรือแรงดันไฟฟ้าผิดปกติ สามารถทำให้ CNC Controller และ Servo Drive เสียหายได้
โดยเฉพาะในโรงงานที่มีเครื่องจักรขนาดใหญ่จำนวนมาก
- ความร้อนสะสมในตู้ Control
ฝุ่นสะสมและ Cooling Fan เสีย เป็นสาเหตุสำคัญที่ทำให้อุปกรณ์อิเล็กทรอนิกส์ภายในเครื่อง CNC เสียหาย
เช่น
- Servo Drive Overheat
- Power Module Fault
- PCB Damage
- อายุการใช้งานของอุปกรณ์
Capacitor, Relay และ Cooling Fan มีอายุการใช้งานจำกัด เมื่อใช้งานเป็นเวลานานจะเริ่มเสื่อมสภาพและเกิด Alarm ได้ง่าย
วิธีแก้ไข Alarm
ขั้นตอนที่ 1 ตรวจสอบ Alarm Code
เริ่มต้นจากการอ่าน Alarm ที่หน้าจอ CNC Controller หรือ Servo Drive เพื่อระบุประเภทของปัญหา
ขั้นตอนที่ 2 ตรวจสอบระบบไฟฟ้า
ตรวจสอบ
- แรงดันไฟ Input
- ฟิวส์
- Power Supply
- Ground System
ขั้นตอนที่ 3 ตรวจสอบ Servo System
ตรวจสอบ
- Servo Amplifier
- Servo Motor
- Encoder
- Connector และสายสัญญาณ
ขั้นตอนที่ 4 ตรวจสอบระบบ Mechanical
ตรวจสอบว่า
- Ball Screw หมุนได้ปกติหรือไม่
- Bearing มีเสียงดังหรือไม่
- ระบบ Lubrication ทำงานปกติหรือไม่
ขั้นตอนที่ 5 ตรวจสอบระบบระบายความร้อน
ตรวจสอบ
- Cooling Fan
- Heat Sink
- ฝุ่นภายในตู้ Control
ขั้นตอนที่ 6 ทดสอบระบบหลังซ่อม
หลังซ่อมควรทำ
- Burn-in Test
- Load Test
- Position Accuracy Test
เพื่อให้มั่นใจว่าเครื่อง CNC ทำงานได้อย่างเสถียร
วิธีป้องกัน
การป้องกัน Alarm ของเครื่อง CNC จะช่วยลด Downtime และยืดอายุการใช้งานของเครื่องจักรได้อย่างมาก
- ทำ Preventive Maintenance (PM)
ควรตรวจสอบ Servo Drive, Spindle และ Power Supply ทุก 6 เดือน
- ทำความสะอาดตู้ Control
ฝุ่นและความชื้นเป็นสาเหตุสำคัญที่ทำให้อุปกรณ์อิเล็กทรอนิกส์เสีย
- ตรวจสอบ Cooling Fan
Cooling Fan ที่เสียจะทำให้อุปกรณ์ร้อนผิดปกติ
- ตรวจสอบระบบไฟฟ้า
ควรติดตั้ง Stabilizer หรือ UPS เพื่อป้องกันไฟกระชาก
- ตรวจสอบระบบ Lubrication
Ball Screw และ Linear Guide ต้องได้รับการหล่อลื่นอย่างเหมาะสม
ควรซ่อมหรือเปลี่ยนอุปกรณ์เมื่อไร
ในหลายกรณี Alarm ของเครื่อง CNC สามารถซ่อมได้ โดยเฉพาะเมื่อปัญหาเกิดจาก
- Capacitor เสื่อม
- Cooling Fan เสีย
- IGBT เสีย
- PCB เสียบางส่วน
แต่หากพบปัญหาเหล่านี้ อาจคุ้มค่ากว่าที่จะเปลี่ยนใหม่
- Servo Motor ไหม้หนัก
- Spindle Damage รุนแรง
- Board ไหม้หลายจุด
- ไม่มีอะไหล่รองรับ
การวิเคราะห์โดยผู้เชี่ยวชาญจะช่วยลดต้นทุนและลด Downtime ของโรงงานได้ดีที่สุด
