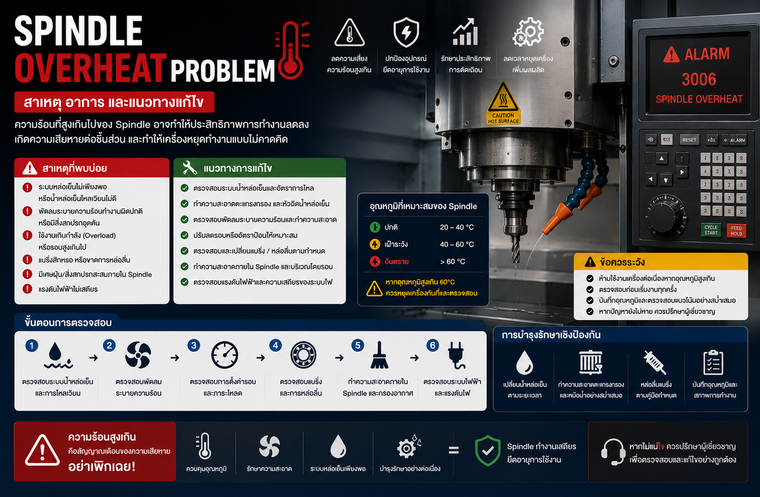

Spindle Overheat Problem เกิดจากอะไร
Spindle Overheat Problem หรือปัญหา Spindle ร้อนผิดปกติ เป็นหนึ่งในปัญหาที่พบได้บ่อยในเครื่อง CNC และเครื่องจักรอุตสาหกรรม โดยเฉพาะเครื่อง Machining Center, CNC Milling และ CNC Lathe ที่ต้องใช้งาน Spindle ต่อเนื่องเป็นเวลานาน
หาก Spindle มีอุณหภูมิสูงเกินไป จะส่งผลกระทบโดยตรงต่อความแม่นยำของชิ้นงาน อายุการใช้งานของ Bearing และประสิทธิภาพการผลิตของเครื่องจักร นอกจากนี้ยังอาจทำให้เกิด Alarm และเครื่องหยุดทำงานกะทันหัน
อาการที่พบได้บ่อยเมื่อเกิด Spindle Overheat เช่น
- Spindle Alarm
- Spindle ร้อนผิดปกติ
- มีเสียงดังขณะหมุน
- Surface Finish ไม่เรียบ
- Tool Runout สูง
- เครื่องหยุดระหว่าง Machining
บทความนี้จะอธิบายว่า Spindle Overheat Problem คืออะไร สาเหตุ วิธีแก้ไข วิธีป้องกัน และแนวทางตัดสินใจว่าควรซ่อมหรือเปลี่ยนใหม่ เพื่อช่วยให้วิศวกรโรงงานและทีมซ่อมบำรุงสามารถวิเคราะห์ปัญหาได้อย่างถูกต้อง
ความหมายของ Spindle Overheat Problem
Spindle Overheat Problem คือภาวะที่ระบบ Spindle ของเครื่อง CNC มีอุณหภูมิสูงกว่าค่าปกติ ซึ่งอาจเกิดจากปัญหาทาง Mechanical, Electrical หรือ Cooling System
Spindle เป็นหัวใจสำคัญของเครื่อง CNC เพราะทำหน้าที่หมุน Tool หรือชิ้นงานด้วยความเร็วสูง หากอุณหภูมิสูงเกินไป จะทำให้
- Bearing สึกหรอเร็ว
- Shaft Expansion
- ความแม่นยำลดลง
- Tool Life สั้นลง
- เกิด Spindle Alarm
แบรนด์ CNC และ Spindle ที่นิยมใช้งานในโรงงาน เช่น
- FANUC
- Mitsubishi Electric
- Siemens
- Okuma
- Mazak
อาการที่พบเมื่อ Spindle Overheat
- Spindle Housing ร้อนผิดปกติ
- มีเสียงดังจาก Bearing
- Vibration สูง
- Spindle Speed ไม่เสถียร
- CNC Alarm เกี่ยวกับ Spindle
- เครื่องหยุดทำงานระหว่างผลิต
สาเหตุที่ทำให้เกิด Spindle Overheat Problem ต้องซ่อมหรือเปลี่ยน
- Bearing เสียหรือสึกหรอ
Bearing เป็นชิ้นส่วนที่เสียบ่อยที่สุดในระบบ Spindle เพราะต้องทำงานที่ความเร็วสูงตลอดเวลา
เมื่อ Bearing เริ่มเสื่อม จะเกิดแรงเสียดทานสูง ทำให้อุณหภูมิของ Spindle สูงขึ้นอย่างรวดเร็ว
อาการที่พบ
- มีเสียงดัง
- Vibration สูง
- Runout ไม่ปกติ
- Spindle ร้อนเร็ว
- ระบบ Lubrication ผิดปกติ
Lubrication มีหน้าที่ลดแรงเสียดทานของ Bearing หากระบบจ่ายน้ำมันหรือจาระบีผิดปกติ จะทำให้ Bearing ร้อนและเสียหายเร็วขึ้น
สาเหตุที่พบได้บ่อย
- น้ำมันหล่อลื่นไม่เพียงพอ
- จาระบีเสื่อม
- ท่อ Lubrication อุดตัน
- Cooling System ทำงานผิดปกติ
เครื่อง CNC หลายรุ่นมีระบบ Chiller หรือ Cooling Fan สำหรับระบายความร้อน Spindle หากระบบเหล่านี้เสีย จะทำให้อุณหภูมิสูงเกินไป
อาการที่พบ
- Chiller Alarm
- Spindle Overheat
- Temperature Error
- โหลดการตัดสูงเกินไป
การใช้ Cutting Condition ที่หนักเกินไป เช่น
- Feed Rate สูง
- Tool ไม่เหมาะสม
- Depth of Cut มากเกินไป
จะทำให้ Spindle รับโหลดสูงและเกิดความร้อนสะสม
- Spindle Motor หรือ Drive มีปัญหา
หาก Spindle Motor หรือ Spindle Drive เสีย อาจทำให้กระแสไฟฟ้าสูงผิดปกติและเกิดความร้อนสะสม
ตัวอย่างปัญหา
- Overcurrent
- IGBT Damage
Encoder Error
วิธีแก้ไข
ขั้นตอนที่ 1 ตรวจสอบ Alarm Code
เริ่มต้นจากการอ่าน Alarm ที่หน้าจอ CNC เช่น
- Spindle Overheat Alarm
- Temperature Alarm
- Spindle Drive Alarm
เพื่อวิเคราะห์ประเภทของปัญหา
ขั้นตอนที่ 2 ตรวจสอบอุณหภูมิของ Spindle
ใช้เครื่องวัดอุณหภูมิหรือ Thermal Camera เพื่อตรวจสอบจุดที่เกิดความร้อนผิดปกติ
ขั้นตอนที่ 3 ตรวจสอบ Bearing
ตรวจสอบว่า
- Bearing มีเสียงดังหรือไม่
- มี Vibration สูงหรือไม่
- Runout เกินค่ามาตรฐานหรือไม่
หาก Bearing เสีย ควรทำการ Overhaul ทันที
ขั้นตอนที่ 4 ตรวจสอบระบบ Lubrication
ตรวจสอบ
- ปริมาณน้ำมันหล่อลื่น
- ระบบจ่ายจาระบี
- ท่อ Lubrication
ขั้นตอนที่ 5 ตรวจสอบ Cooling System
ตรวจสอบว่า
- Chiller ทำงานปกติหรือไม่
- Cooling Fan หมุนหรือไม่
- Heat Exchanger สะอาดหรือไม่
ขั้นตอนที่ 6 ตรวจสอบ Spindle Motor และ Drive
ตรวจสอบ
- กระแสไฟฟ้า
- Encoder Signal
- IGBT Module
- Driver Circuit
ขั้นตอนที่ 7 ทดสอบหลังซ่อม
หลังซ่อมควรทำ
- Vibration Test
- Runout Test
- Load Test
- Accuracy Test
เพื่อให้มั่นใจว่า Spindle ทำงานได้อย่างเสถียร
วิธีป้องกัน
การป้องกัน Spindle Overheat Problem จะช่วยลด Downtime และยืดอายุการใช้งานของเครื่องจักรได้อย่างมาก
- ทำ Preventive Maintenance (PM)
ควรตรวจสอบ Spindle ทุก 6 เดือน
- ตรวจสอบระบบ Lubrication
น้ำมันและจาระบีต้องอยู่ในสภาพสมบูรณ์
- ตรวจสอบ Cooling System
Chiller และ Cooling Fan ต้องทำงานปกติ
- ใช้ Cutting Condition ที่เหมาะสม
หลีกเลี่ยงโหลดที่หนักเกินไป
- ตรวจสอบ Vibration อย่างสม่ำเสมอ
ช่วยตรวจจับปัญหา Bearing ก่อนเสียหายหนัก
H2: ควรซ่อมหรือเปลี่ยน อุปกรณ์ spindle เมื่อไร
ในหลายกรณี Spindle สามารถซ่อมได้ โดยเฉพาะเมื่อปัญหาเกิดจาก
- Bearing เสีย
- Lubrication Problem
- Cooling System Fault
- Encoder Error
แต่หากพบปัญหาเหล่านี้ อาจคุ้มค่ากว่าที่จะเปลี่ยนใหม่
- Shaft Damage รุนแรง
- Housing Crack
- Motor Burn
- ไม่มีอะไหล่รองรับ
การวิเคราะห์โดยผู้เชี่ยวชาญจะช่วยลดต้นทุนและลด Downtime ของโรงงานได้ดีที่สุด
