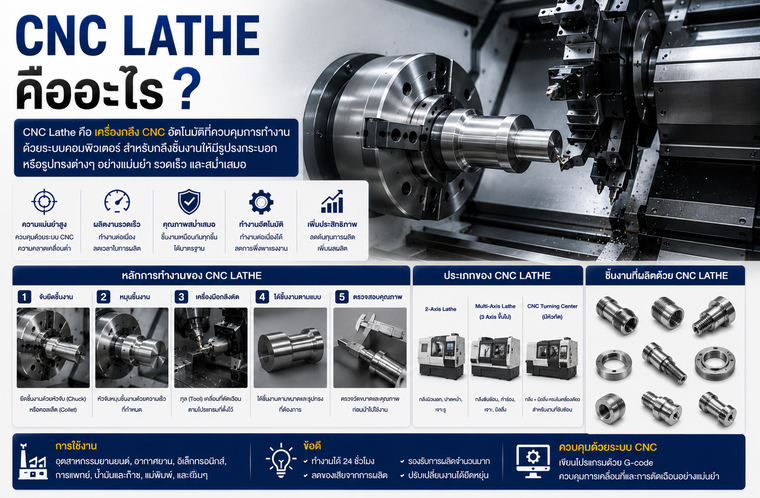

CNC Lathe คืออะไร
CNC Lathe คือเครื่องกลึง CNC ที่ใช้ระบบคอมพิวเตอร์ควบคุมการทำงานของเครื่องจักร โดยหลักการสำคัญคือ “ชิ้นงานหมุน” และ “เครื่องมือตัดเคลื่อนที่เข้าไปตัดเฉือนชิ้นงาน” เพื่อขึ้นรูปให้ได้ขนาด รูปทรง และผิวงานตามแบบที่กำหนด
คำว่า CNC ย่อมาจาก Computer Numerical Control หมายถึงระบบควบคุมเครื่องจักรด้วยคอมพิวเตอร์ ส่วน Lathe หมายถึงเครื่องกลึง ดังนั้น CNC Lathe คือ เครื่องกลึงที่ควบคุมด้วยระบบคอมพิวเตอร์ สามารถผลิตชิ้นงานได้แม่นยำ ทำซ้ำได้ดี และเหมาะกับงานผลิตจำนวนมากในโรงงานอุตสาหกรรม
เครื่อง CNC Lathe นิยมใช้ในงานผลิตชิ้นส่วนทรงกลม ทรงกระบอก หรือชิ้นงานที่มีลักษณะหมุนรอบแกน เช่น เพลา บูช น็อต ข้อต่อ ชิ้นส่วนเครื่องยนต์ ชิ้นส่วนระบบไฮดรอลิก และชิ้นส่วนเครื่องจักรต่าง ๆ
เมื่อเทียบกับเครื่องกลึง Manual แบบเดิม CNC Lathe มีข้อดีคือควบคุมตำแหน่งได้แม่นยำ ลดความผิดพลาดจากคน ผลิตซ้ำได้สม่ำเสมอ และสามารถทำงานที่ซับซ้อนได้รวดเร็วกว่า โดยเฉพาะในโรงงานยานยนต์ โรงงานชิ้นส่วนโลหะ โรงงานแม่พิมพ์ และโรงงานผลิตอะไหล่เครื่องจักร
CNC Lathe คือเครื่องจักรอะไร
CNC Lathe คือเครื่องจักรที่ใช้สำหรับงานกลึง โดยชิ้นงานจะถูกจับยึดกับ Chuck หรือหัวจับ แล้วหมุนด้วย Spindle จากนั้น Cutting Tool จะเคลื่อนที่เข้าไปตัดเฉือนวัสดุออกจากชิ้นงานตามโปรแกรมที่กำหนดไว้
งานที่ CNC Lathe ทำได้ เช่น
- กลึงปอกผิว
- กลึงปาดหน้า
- กลึงเกลียว
- เจาะรู
- คว้านรู
- กลึงร่อง
- ตัดชิ้นงาน
- กลึงเทเปอร์
- กลึงโปรไฟล์ชิ้นงาน
ส่วนประกอบสำคัญของ CNC Lathe ได้แก่
- CNC Controller
- Spindle
- Chuck
- Servo Drive
- Servo Motor
- Turret Tool
- Tailstock
- Ball Screw
- Linear Guide
- Hydraulic System
- Coolant System
- Lubrication System
- Encoder
- Power Supply
- PLC
เครื่อง CNC Lathe ที่ใช้งานในโรงงานส่วนใหญ่มักทำงานต่อเนื่องหลายชั่วโมงต่อวัน หากอุปกรณ์สำคัญ เช่น Servo Drive, Spindle Drive, PLC, Power Supply หรือ Controller มีปัญหา เครื่องจักรอาจเกิด Alarm หรือหยุดทำงานทันที
หลักการทำงานของ CNC Lathe
หลักการทำงานของ CNC Lathe เริ่มจากการสร้างแบบชิ้นงาน จากนั้นนำข้อมูลไปสร้างโปรแกรม G-code เพื่อให้ CNC Controller ควบคุมการทำงานของเครื่องจักร
กระบวนการทำงานหลักมีดังนี้
1. ออกแบบชิ้นงาน
เริ่มจากการออกแบบชิ้นงานด้วย Drawing หรือ CAD Model โดยกำหนดขนาด เส้นผ่านศูนย์กลาง ความยาว ความลึกของร่อง เกลียว และค่าความละเอียดที่ต้องการ
2. สร้างโปรแกรมกลึง
โปรแกรม CNC Lathe จะใช้คำสั่ง G-code และ M-code เพื่อควบคุมการเคลื่อนที่ของ Tool และการหมุนของ Spindle
ตัวอย่างคำสั่งที่พบบ่อย เช่น
- G00: เคลื่อนที่เร็ว
- G01: กลึงแบบเส้นตรง
- G02 / G03: กลึงโค้ง
- G71: Rough Turning Cycle
- G76: Thread Cutting Cycle
- M03: สั่ง Spindle หมุนตามเข็มนาฬิกา
- M05: สั่งหยุด Spindle
- S: กำหนดรอบ Spindle
- F: กำหนด Feed Rate
3. CNC Controller อ่านคำสั่ง
CNC Controller จะอ่านโปรแกรมและส่งคำสั่งไปยัง Servo Drive, Spindle Drive, PLC และระบบควบคุมต่าง ๆ เพื่อให้เครื่องจักรทำงานตามลำดับที่กำหนด
4. Spindle หมุนชิ้นงาน
ใน CNC Lathe ชิ้นงานจะถูกจับด้วย Chuck แล้วหมุนด้วย Spindle ความเร็วรอบของ Spindle จะขึ้นอยู่กับชนิดวัสดุ ขนาดชิ้นงาน และชนิดของ Tool ที่ใช้
5. Tool เคลื่อนที่เข้าตัดเฉือน
Cutting Tool ที่ติดตั้งบน Turret จะเคลื่อนที่ตามแกน X และ Z เพื่อกลึงชิ้นงานให้ได้รูปทรงตามแบบ
โดยทั่วไป
- แกน Z ใช้ควบคุมการเคลื่อนที่ตามความยาวชิ้นงาน
- แกน X ใช้ควบคุมเส้นผ่านศูนย์กลางของชิ้นงาน
6. ระบบ Feedback ตรวจสอบตำแหน่ง
Servo Motor และ Encoder จะทำงานร่วมกันเพื่อตรวจสอบตำแหน่งจริงของแกน หากตำแหน่งผิดพลาด ระบบอาจแจ้งเตือน Servo Alarm หรือ Position Error เพื่อป้องกันความเสียหาย
ประเภทของ CNC Lathe
CNC Lathe มีหลายประเภทตามโครงสร้าง จำนวนแกน และความสามารถของเครื่อง โดยประเภทที่พบได้บ่อยในโรงงานมีดังนี้
1. 2-Axis CNC Lathe
2-Axis CNC Lathe เป็นเครื่องกลึง CNC พื้นฐานที่ควบคุมการเคลื่อนที่ในแกน X และ Z เหมาะกับงานกลึงทั่วไป เช่น กลึงปอก กลึงปาดหน้า กลึงร่อง และกลึงเกลียว
ข้อดีคือโครงสร้างไม่ซับซ้อน ใช้งานง่าย และเหมาะกับงานผลิตชิ้นส่วนจำนวนมากที่รูปทรงไม่ซับซ้อนมาก
2. CNC Turning Center
CNC Turning Center เป็นเครื่องกลึง CNC ที่มีความสามารถมากกว่า Lathe ทั่วไป เช่น มี Turret หลายตำแหน่ง ระบบ Tool Change อัตโนมัติ และบางรุ่นรองรับ Live Tooling
เหมาะกับงานที่ต้องการผลิตหลายขั้นตอนในเครื่องเดียว เช่น กลึง เจาะ กัด และต๊าป
3. CNC Lathe with Live Tooling
เครื่องประเภทนี้สามารถหมุน Tool ได้ ทำให้สามารถกัด เจาะ หรือต๊าปบนชิ้นงานได้โดยไม่ต้องย้ายไปเครื่อง Milling
ข้อดีคือช่วยลดเวลา Setup ลดความผิดพลาดจากการจับงานซ้ำ และเพิ่มประสิทธิภาพการผลิต
4. Multi-Axis CNC Lathe
Multi-Axis CNC Lathe รองรับแกนเพิ่มเติม เช่น C-axis, Y-axis หรือ B-axis ทำให้สามารถผลิตชิ้นงานซับซ้อนได้ในเครื่องเดียว
เหมาะกับงาน
- ชิ้นส่วนยานยนต์
- ชิ้นส่วนไฮดรอลิก
- ชิ้นส่วนเครื่องมือแพทย์
- ชิ้นส่วนความแม่นยำสูง
5. Swiss Type CNC Lathe
Swiss Type CNC Lathe เป็นเครื่องกลึงที่เหมาะกับชิ้นงานขนาดเล็ก ยาว และต้องการความแม่นยำสูง เช่น ชิ้นส่วนอิเล็กทรอนิกส์ ชิ้นส่วนแพทย์ หรือชิ้นส่วนขนาดเล็กจำนวนมาก
จุดเด่นคือใช้ Guide Bushing ช่วยประคองชิ้นงานใกล้จุดตัด ทำให้ลดการสั่นและผลิตงานขนาดเล็กได้แม่นยำมาก
6. Vertical CNC Lathe
Vertical CNC Lathe หรือ VTL เป็นเครื่องกลึงแนวตั้ง เหมาะกับชิ้นงานขนาดใหญ่ หนัก หรือเส้นผ่านศูนย์กลางมาก เช่น จานเบรก ล้อ เฟืองขนาดใหญ่ และชิ้นส่วนเครื่องจักรหนัก
การใช้งาน CNC Lathe ในโรงงาน
CNC Lathe ถูกใช้งานอย่างกว้างขวางในอุตสาหกรรมต่าง ๆ เพราะสามารถผลิตชิ้นงานได้แม่นยำและรวดเร็ว
อุตสาหกรรมยานยนต์
ใช้ผลิตเพลา บูช ชิ้นส่วนเครื่องยนต์ เกียร์ ข้อต่อ และชิ้นส่วนระบบส่งกำลัง
อุตสาหกรรมเครื่องจักร
ใช้ผลิตอะไหล่เครื่องจักร ชิ้นส่วนเพลา ลูกกลิ้ง น็อตพิเศษ และชิ้นส่วนเฉพาะทาง
อุตสาหกรรมไฮดรอลิกและนิวเมติก
ใช้ผลิตกระบอก ลูกสูบ ข้อต่อ วาล์ว และชิ้นส่วนที่ต้องการความเรียบและความแม่นยำสูง
อุตสาหกรรมอิเล็กทรอนิกส์
ใช้ผลิตชิ้นส่วนขนาดเล็กที่ต้องการความละเอียดสูง เช่น Pin, Connector และ Housing ขนาดเล็ก
งานซ่อมบำรุงโรงงาน
CNC Lathe ใช้ผลิตอะไหล่ทดแทน ซ่อมชิ้นส่วน และผลิตชิ้นงานเร่งด่วนสำหรับงาน Maintenance
ปัญหาที่พบบ่อยของ CNC Lathe
เครื่อง CNC Lathe เมื่อใช้งานต่อเนื่อง อาจเกิดปัญหาได้ทั้งจากระบบไฟฟ้า ระบบควบคุม และระบบ Mechanical
1. Servo Alarm
เกิดจาก Servo Drive, Servo Motor, Encoder หรือโหลด Mechanical สูงเกินไป เช่น Ball Screw ฝืด หรือ Linear Guide ติดขัด
2. Spindle ไม่หมุน
อาจเกิดจาก Spindle Drive เสีย, Inverter Trip, Spindle Motor เสีย, Encoder Error หรือ Controller ไม่ส่งคำสั่ง
3. Chuck ไม่จับหรือ Hydraulic Pressure ต่ำ
เกิดจากระบบ Hydraulic มีปัญหา เช่น Pump เสีย Pressure Switch เสีย หรือ Solenoid Valve ไม่ทำงาน
4. Turret Tool Change Error
อาจเกิดจาก Sensor เสีย, Motor Turret เสีย, PLC Error หรือระบบ Mechanical ของ Turret ติดขัด
5. งานไม่ได้ขนาด
เกิดจาก Tool Wear, Backlash, Servo Tuning ผิด, Ball Screw สึก, Spindle Runout หรือ Thermal Expansion
6. CNC Controller Error
เครื่อง Boot ไม่ขึ้น หน้าจอค้าง หรือ Communication Error อาจเกิดจาก Power Supply, Mainboard หรือ Battery Backup มีปัญหา
7. Power Supply เสีย
อาการที่พบคือเครื่องเปิดไม่ติด ระบบ Restart เอง หรือไฟเลี้ยง PLC / Controller ไม่นิ่ง
วิธีดูแลรักษา CNC Lathe
การดูแลรักษา CNC Lathe อย่างถูกต้องจะช่วยลด Downtime และยืดอายุการใช้งานของเครื่องจักร
1. ทำ Preventive Maintenance เป็นประจำ
ควรวางแผน PM ทุก 3–6 เดือน โดยเฉพาะเครื่องที่ใช้งานหนักหรือทำงานต่อเนื่อง
รายการที่ควรตรวจสอบ เช่น
- Servo Drive
- Spindle Drive
- Spindle Motor
- Hydraulic System
- Turret System
- Lubrication System
- Power Supply
- CNC Controller
2. ตรวจสอบระบบ Lubrication
Ball Screw, Linear Guide และจุดเลื่อนต่าง ๆ ต้องได้รับน้ำมันหล่อลื่นเพียงพอ หาก Lubrication ไม่ดี จะทำให้โหลด Servo สูงขึ้นและเกิด Servo Alarm ได้
3. ตรวจสอบ Spindle และ Chuck
ควรตรวจสอบเสียง ความร้อน Vibration และแรงจับของ Chuck หาก Spindle มีเสียงดังหรือ Chuck จับไม่แน่น ควรหยุดตรวจสอบทันที
4. ตรวจสอบ Hydraulic System
ระบบ Hydraulic มีผลต่อ Chuck, Tailstock และ Turret ควรตรวจสอบระดับน้ำมัน แรงดัน และการรั่วซึมเป็นประจำ
5. ทำความสะอาดตู้ Control
ฝุ่น น้ำมัน และความชื้นเป็นสาเหตุสำคัญที่ทำให้อุปกรณ์อิเล็กทรอนิกส์เสีย ควรทำความสะอาดตู้ Control และตรวจสอบ Cooling Fan อย่างสม่ำเสมอ
6. Backup Parameter และ Program
ควรสำรองข้อมูล CNC Parameter, PLC Program, Tool Offset และ Work Offset เป็นประจำ เพื่อป้องกันข้อมูลสูญหายจาก Battery หมดหรือ Controller เสีย
7. ใช้ Cutting Condition ให้เหมาะสม
การใช้ Feed Rate, Spindle Speed, Depth of Cut หรือ Tool ที่ไม่เหมาะสม อาจทำให้ Spindle โหลดสูง Tool แตก และงานไม่ได้ขนาด
ควรซ่อม CNC Lathe เมื่อไร
ควรตรวจสอบหรือส่งซ่อม CNC Lathe เมื่อพบอาการดังนี้
- Servo Alarm เกิดซ้ำ
- Spindle ไม่หมุน
- Chuck จับไม่แน่น
- Hydraulic Alarm
- Turret เปลี่ยน Tool ไม่ได้
- งานไม่ได้ขนาด
- เครื่องหยุดกลางคัน
- CNC Controller ค้าง
- Power Supply ไม่นิ่ง
การแก้ไขตั้งแต่ระยะเริ่มต้นจะช่วยลดต้นทุนได้มาก เพราะบางอาการอาจเริ่มจากปัญหาเล็ก ๆ เช่น Cooling Fan เสีย, Capacitor เสื่อม, Sensor หลวม หรือ Power Supply ไม่นิ่ง แต่หากปล่อยไว้นาน อาจลุกลามไปถึง Servo Drive, Spindle Drive, CNC Controller หรือ Mechanical หลักของเครื่อง
