Inverter คืออะไร
Inverter คืออุปกรณ์อิเล็กทรอนิกส์กำลังที่ใช้ควบคุมความเร็วรอบของมอเตอร์ไฟฟ้า โดยการปรับความถี่และแรงดันไฟฟ้าที่จ่ายให้กับมอเตอร์ นิยมใช้อย่างแพร่หลายในโรงงานอุตสาหกรรม เครื่องจักรระบบ Automation ระบบ Conveyor, Pump, Fan, Compressor, CNC Machine และเครื่องจักรผลิตอัตโนมัติหลายประเภท
ในงานอุตสาหกรรม Inverter มักถูกเรียกว่า Variable Frequency Drive หรือ VFD ซึ่งมีหน้าที่หลักคือควบคุมรอบมอเตอร์ให้เหมาะสมกับการใช้งาน แทนที่จะให้มอเตอร์ทำงานที่ความเร็วคงที่ตลอดเวลา การใช้ Inverter ช่วยให้เครื่องจักรทำงานนุ่มนวลขึ้น ลดกระแสกระชากตอน Start Motor ประหยัดพลังงาน และช่วยยืดอายุการใช้งานของมอเตอร์และระบบ Mechanical
สำหรับวิศวกรโรงงาน การเข้าใจว่า Inverter คืออะไร มีความสำคัญมาก เพราะ Inverter เป็นอุปกรณ์ที่เกี่ยวข้องโดยตรงกับการผลิต หาก Inverter เสียหรือเกิด Alarm เครื่องจักรอาจหยุดทำงานทันที ทำให้เกิด Downtime และกระทบต่อสายการผลิต
Inverter หมายถึงอะไร
Inverter คืออุปกรณ์ที่ทำหน้าที่แปลงและควบคุมพลังงานไฟฟ้า เพื่อจ่ายให้มอเตอร์ทำงานตามความเร็วรอบที่ต้องการ โดยปกติมอเตอร์ AC จะหมุนตามความถี่ของไฟฟ้า เช่น 50 Hz แต่เมื่อใช้ Inverter จะสามารถปรับความถี่ได้ เช่น 10 Hz, 30 Hz, 50 Hz หรือมากกว่านั้น ทำให้สามารถควบคุมความเร็วรอบของมอเตอร์ได้อย่างยืดหยุ่น
ตัวอย่างเช่น หากต้องการให้ Conveyor วิ่งช้าลง ไม่จำเป็นต้องเปลี่ยน Gear หรือ Pulley แต่สามารถปรับความเร็วได้จาก Inverter โดยตรง ทำให้ควบคุมกระบวนการผลิตได้ง่ายขึ้น
Inverter ใช้งานกับมอเตอร์และเครื่องจักรหลายประเภท เช่น
- Conveyor System
- Pump System
- Cooling Fan
- Air Compressor
- Packaging Machine
- Textile Machine
- Printing Machine
- CNC Machine
- Spindle Motor
- Blower และ Exhaust Fan
แบรนด์ Inverter ที่นิยมใช้ในโรงงาน เช่น Mitsubishi, Yaskawa, Siemens, ABB, Danfoss, Schneider, Lenze, Fuji Electric, Omron, Delta, LS Electric, INVT และ Vacon

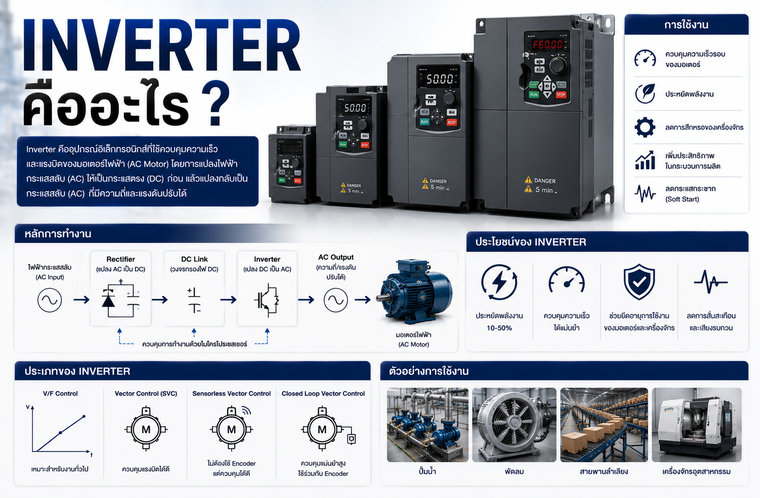

หลักการทำงานของ Inverter
หลักการทำงานของ Inverter สามารถอธิบายแบบเข้าใจง่ายได้ว่า Inverter รับไฟฟ้ากระแสสลับจากแหล่งจ่าย แล้วแปลงเป็นไฟฟ้ากระแสตรง จากนั้นแปลงกลับเป็นไฟฟ้ากระแสสลับที่สามารถควบคุมความถี่และแรงดันได้
โดยทั่วไป Inverter มีขั้นตอนการทำงานหลัก 3 ส่วน
1. Rectifier Circuit แปลง AC เป็น DC
ไฟฟ้าจากแหล่งจ่าย เช่น 1 Phase หรือ 3 Phase จะเข้าสู่ชุด Rectifier เพื่อแปลงไฟ AC เป็นไฟ DC
วงจรนี้มักประกอบด้วย
- Diode Bridge
- Rectifier Module
- Fuse
- Surge Protection
หากวงจร Rectifier เสีย อาจทำให้ Inverter เปิดไม่ติด หรือเกิด Fault ทันทีเมื่อจ่ายไฟเข้า
2. DC Bus Circuit กรองและเก็บพลังงาน
หลังจากแปลงไฟเป็น DC แล้ว ไฟจะเข้าสู่ DC Bus โดยมี Capacitor ทำหน้าที่กรอง Ripple และรักษาแรงดันให้คงที่
DC Bus Capacitor เป็นชิ้นส่วนสำคัญมาก หากเสื่อมสภาพจะทำให้เกิดปัญหา เช่น
- Inverter Restart เอง
- Overvoltage Alarm
- Undervoltage Alarm
- Output Voltage ไม่นิ่ง
- เครื่อง Trip บ่อย
3. Inverter Circuit แปลง DC กลับเป็น AC
ส่วนนี้ใช้ IGBT หรือ Power Transistor ทำหน้าที่ Switching เพื่อสร้างไฟ AC ที่มีความถี่และแรงดันตามที่ต้องการ
Inverter จะควบคุมความถี่ Output เพื่อควบคุมความเร็วของมอเตอร์ เช่น
- ความถี่ต่ำ = มอเตอร์หมุนช้า
- ความถี่สูง = มอเตอร์หมุนเร็ว
การควบคุมแบบนี้ช่วยให้เครื่องจักรปรับความเร็วได้อย่างละเอียดและตอบสนองกับกระบวนการผลิตได้ดีขึ้น
ประเภทของ Inverter
Inverter สามารถแบ่งได้หลายประเภทตามลักษณะการใช้งาน กำลังไฟ และระบบควบคุม
1. General Purpose Inverter
เป็น Inverter สำหรับงานทั่วไป ใช้ควบคุมมอเตอร์ในระบบพื้นฐาน เช่น Conveyor, Pump, Fan และ Blower
ข้อดีคือใช้งานง่าย ราคาไม่สูง และเหมาะกับงานที่ไม่ต้องการความแม่นยำสูงมาก
2. Vector Control Inverter
Vector Control Inverter ใช้ควบคุมแรงบิดและความเร็วของมอเตอร์ได้แม่นยำกว่าแบบทั่วไป เหมาะกับงานที่โหลดเปลี่ยนแปลงบ่อย หรือต้องการ Torque สูงในรอบต่ำ
นิยมใช้ใน
- Conveyor หนัก
- Hoist
- Crane
- Extruder
- Machine Tool
3. Sensorless Vector Inverter
เป็น Inverter ที่ควบคุมมอเตอร์ได้แม่นยำโดยไม่ต้องใช้ Encoder เหมาะกับงานที่ต้องการประสิทธิภาพสูงกว่างานทั่วไป แต่ไม่ต้องการต้นทุนสูงเท่าระบบ Servo
4. Spindle Inverter
Spindle Inverter ใช้ควบคุม Spindle Motor ในเครื่อง CNC หรือเครื่องจักรที่ต้องการรอบสูง เช่น CNC Router, CNC Milling และเครื่องเจียรบางประเภท
จุดเด่นคือควบคุมรอบได้กว้าง รองรับความเร็วสูง และเหมาะกับงานตัดเฉือน
5. Pump and Fan Inverter
เป็น Inverter ที่ออกแบบสำหรับระบบ Pump และ Fan โดยเฉพาะ มักมีฟังก์ชันประหยัดพลังงาน เช่น PID Control และ Sleep Mode
เหมาะกับระบบ
- Water Pump
- Cooling Tower
- HVAC
- Exhaust Fan
- Blower
6. Regenerative Inverter
Regenerative Inverter สามารถนำพลังงานที่เกิดจากการเบรกหรือการลดความเร็วของมอเตอร์กลับมาใช้ใหม่หรือส่งกลับเข้าระบบไฟฟ้า เหมาะกับงานที่มีการเร่งและหยุดบ่อย เช่น Crane, Elevator และเครื่องจักรที่มีโหลดเฉื่อยสูง
การใช้งานของเครื่อง Inverter ในโรงงาน
Inverter ถูกใช้งานในหลายระบบของโรงงาน เพราะช่วยควบคุมมอเตอร์ได้ยืดหยุ่นและลดการใช้พลังงาน
1. ระบบ Conveyor
ใช้ควบคุมความเร็วสายพานลำเลียงให้เหมาะกับกระบวนการผลิต เช่น ปรับความเร็วตามจำนวนชิ้นงานหรือรอบการผลิต
2. ระบบ Pump
ใช้ควบคุมแรงดันและอัตราการไหลของน้ำหรือของเหลว โดยไม่ต้องใช้ Valve ปรับแรงดันมากเกินจำเป็น ช่วยประหยัดพลังงานได้ดี
3. ระบบ Fan และ Blower
ใช้ควบคุมรอบพัดลมตามอุณหภูมิหรือแรงดันลม ลดการใช้พลังงานเมื่อไม่จำเป็นต้องหมุนเต็มรอบ
4. เครื่อง Packaging Machine
ใช้ควบคุมมอเตอร์ในระบบลำเลียง ซีล ตัด หรือบรรจุสินค้า ทำให้การทำงานสัมพันธ์กันมากขึ้น
5. เครื่อง CNC และ Spindle
ใช้ควบคุม Spindle Motor ให้หมุนตามรอบที่กำหนดในโปรแกรม CNC เช่น S3000 หรือ S8000 หาก Spindle Inverter มีปัญหา เครื่อง CNC อาจขึ้น Alarm หรือ Spindle ไม่หมุน
6. เครื่องจักรผลิตต่อเนื่อง
เช่น Extruder, Printing Machine, Textile Machine และ Plastic Machine ซึ่งต้องควบคุมความเร็วของมอเตอร์ให้สัมพันธ์กับกระบวนการผลิต
ปัญหาที่พบบ่อยของ Inverter
แม้ Inverter จะเป็นอุปกรณ์ที่ทนทาน แต่เมื่อใช้งานในสภาพแวดล้อมโรงงานอย่างต่อเนื่อง ก็มีโอกาสเกิดปัญหาได้
1. Inverter Trip บ่อย
อาการ Trip บ่อยอาจเกิดจากโหลดมอเตอร์สูงเกินไป ไฟฟ้าไม่เสถียร หรืออุปกรณ์ภายในเริ่มเสื่อม
Alarm ที่พบบ่อย เช่น
- Overcurrent
- Overvoltage
- Undervoltage
- Overheat
- Ground Fault
2. Motor ไม่หมุน
อาจเกิดจาก Inverter ไม่จ่าย Output, Parameter ผิด, Motor เสีย, สายไฟขาด หรือ IGBT เสีย
3. Overcurrent Alarm
เกิดจากกระแสไฟสูงเกินกำหนด สาเหตุอาจมาจากโหลด Mechanical หนักเกินไป Motor Short Circuit หรือ IGBT เสื่อม
4. Overvoltage Alarm
เกิดจากแรงดัน DC Bus สูงเกินไป อาจเกิดจากไฟกระชาก หรือพลังงานย้อนกลับจากมอเตอร์ขณะลดความเร็วเร็วเกินไป
5. Overheat Alarm
เกิดจาก Cooling Fan เสีย Heat Sink สกปรก ตู้ Control ร้อน หรือ Inverter ทำงานโหลดสูงต่อเนื่อง
6. Ground Fault
เกิดจากสายมอเตอร์มีฉนวนเสื่อม มอเตอร์รั่วลง Ground หรือสายไฟชำรุด
7. Capacitor เสื่อม
Capacitor เสื่อมทำให้แรงดันไม่เสถียร เกิด Ripple สูง และทำให้ Inverter Trip หรือ Restart เอง
วิธีดูแลรักษา Inverter
การดูแลรักษา Inverter อย่างถูกต้องช่วยลดโอกาสเสียและยืดอายุการใช้งานของเครื่องจักรได้มาก
1. ทำความสะอาดตู้ Control
ฝุ่น น้ำมัน และความชื้นเป็นสาเหตุสำคัญที่ทำให้อุปกรณ์อิเล็กทรอนิกส์เสีย ควรเป่าฝุ่นและตรวจสอบ Filter เป็นประจำ
2. ตรวจสอบ Cooling Fan
Cooling Fan เป็นชิ้นส่วนที่เสียบ่อย หากพัดลมหมุนช้า มีเสียงดัง หรือหยุดหมุน ควรเปลี่ยนทันที เพราะความร้อนสูงจะทำให้ IGBT และ Capacitor เสื่อมเร็ว
3. ตรวจสอบอุณหภูมิ
ควรตรวจสอบอุณหภูมิของ Heat Sink และภายในตู้ Control หากอุณหภูมิสูงผิดปกติควรแก้ไขระบบระบายความร้อน
4. ตรวจสอบระบบไฟฟ้า
ควรตรวจสอบแรงดัน Input, Ground, Phase Balance และ Surge Protection เพื่อลดปัญหาไฟตก ไฟกระชาก และ Noise
5. ตรวจสอบโหลดของมอเตอร์
หากมอเตอร์หรือระบบ Mechanical มีโหลดสูงเกินไป Inverter จะทำงานหนักและเกิด Overcurrent ได้ง่าย
6. Backup Parameter
ควร Backup Parameter ของ Inverter ไว้เสมอ เพื่อให้สามารถกู้คืนค่าการตั้งค่าได้เมื่อเปลี่ยนเครื่องหรือซ่อมอุปกรณ์
7. ตรวจสอบ Capacitor ตามอายุใช้งาน
Inverter ที่ใช้งานมานานควรตรวจสอบ Capacitor เพราะเป็นชิ้นส่วนที่เสื่อมตามเวลา โดยเฉพาะเครื่องที่ใช้งานหนักหรืออยู่ในที่ร้อน
ควรซ่อม Inverter เมื่อไร
ควรส่งตรวจหรือซ่อม Inverter เมื่อพบอาการต่อไปนี้
- Inverter Trip บ่อย
- Motor ไม่หมุน
- มี Alarm Overcurrent หรือ Overvoltage
- Cooling Fan ไม่ทำงาน
- Inverter ร้อนผิดปกติ
- Output Voltage ไม่นิ่ง
- มีกลิ่นไหม้
- Fuse ขาด
- เครื่อง Restart เอง
หากตรวจพบตั้งแต่ระยะแรก อาจซ่อมได้โดยเปลี่ยน Capacitor, Cooling Fan, IGBT หรือซ่อม PCB เฉพาะจุด แต่หากปล่อยไว้นาน อาจทำให้ Power Module เสียหายรุนแรงและมีต้นทุนซ่อมสูงขึ้น
บริการซ่อม Inverter ในโรงงาน
สำหรับโรงงานที่พบปัญหา Inverter เสีย หรือ Inverter Alarm ควรให้ผู้เชี่ยวชาญตรวจสอบทั้งตัว Inverter, Motor และระบบโหลด Mechanical เพราะอาการเดียวกันอาจเกิดได้จากหลายสาเหตุ
บริการซ่อม Inverter ครอบคลุม
- ตรวจสอบ Alarm Code
- ตรวจสอบ IGBT Module
- ตรวจสอบ Capacitor
- ซ่อม Control Board
- เปลี่ยน Cooling Fan
- Load Test
- Burn-in Test
- ตรวจสอบ Output Frequency
- ตรวจสอบระบบไฟฟ้าและ Ground
สรุป
Inverter คืออะไร คำตอบคือ Inverter เป็นอุปกรณ์ควบคุมความเร็วรอบของมอเตอร์ โดยการปรับความถี่และแรงดันไฟฟ้า ช่วยให้เครื่องจักรทำงานได้ยืดหยุ่น ประหยัดพลังงาน ลดกระแสกระชาก และเพิ่มประสิทธิภาพการผลิต
ในโรงงานอุตสาหกรรม Inverter ถูกใช้งานในระบบ Conveyor, Pump, Fan, Packaging Machine, CNC Machine และเครื่องจักร Automation หลายประเภท ปัญหาที่พบบ่อย ได้แก่ Inverter Trip, Overcurrent, Overvoltage, Overheat, Ground Fault และ Capacitor เสื่อม
การดูแลรักษา Inverter อย่างถูกต้อง เช่น ทำความสะอาดตู้ Control ตรวจสอบ Cooling Fan ตรวจสอบระบบไฟฟ้า และทำ Preventive Maintenance อย่างสม่ำเสมอ จะช่วยลด Downtime และยืดอายุการใช้งานของเครื่องจักรได้มาก
