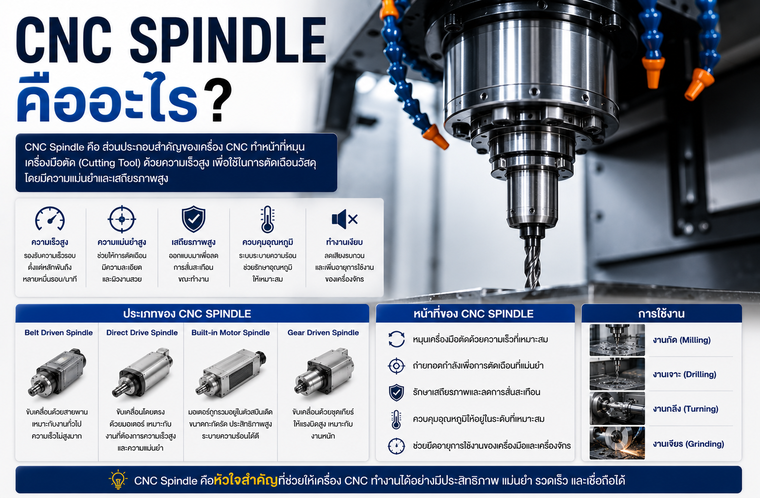

CNC Spindle คืออะไร
CNC Spindle คือชุดแกนหมุนหลักของเครื่อง CNC ที่ทำหน้าที่หมุนเครื่องมือตัด หรือหมุนชิ้นงานด้วยความเร็วสูง เพื่อใช้ในกระบวนการกัด เจาะ กลึง เจียร หรือตัดเฉือนชิ้นงานตามคำสั่งของเครื่อง CNC
ถ้าเปรียบเครื่อง CNC เป็นร่างกายของเครื่องจักร Spindle คือหัวใจของกระบวนการตัดเฉือน เพราะเป็นส่วนที่ส่งผลโดยตรงต่อความแม่นยำ ความเรียบของผิวงาน ความเร็วในการผลิต และอายุการใช้งานของ Tool
ในโรงงานอุตสาหกรรม CNC Spindle ถูกใช้งานหนักมาก โดยเฉพาะในเครื่องประเภท
- CNC Milling Machine
- CNC Machining Center
- CNC Lathe
- CNC Router
- CNC Grinding Machine
- CNC Drilling Machine
เมื่อ CNC Spindle มีปัญหา เครื่องจักรมักจะแสดงอาการ เช่น Spindle ไม่หมุน, Spindle Overheat, มีเสียงดัง, สั่นผิดปกติ, งานไม่ได้ขนาด หรือเกิด CNC Alarm เกี่ยวกับ Spindle ซึ่งอาการเหล่านี้ควรรีบตรวจสอบ เพราะหากปล่อยไว้นานอาจทำให้ Bearing, Encoder, Spindle Motor หรือ Spindle Drive เสียหายรุนแรงได้
หน้าที่ของ CNC Spindle
CNC Spindle คือชุดกลไกหมุนความเร็วสูงที่ใช้ขับเคลื่อน Tool หรือชิ้นงานให้หมุนตามรอบที่กำหนด โดยทำงานร่วมกับระบบควบคุมของเครื่อง CNC เช่น CNC Controller, Spindle Drive, Inverter, Encoder และระบบระบายความร้อน
หน้าที่หลักของ CNC Spindle ได้แก่
- หมุน Tool หรือชิ้นงานตามรอบที่กำหนด
- ควบคุมความเร็วรอบของการตัดเฉือน
- ส่งแรงบิดให้ Tool ตัดชิ้นงาน
- รักษาความแม่นยำของตำแหน่งและผิวงาน
- รองรับงานตัดเฉือนที่ต้องใช้ความเร็วสูง
ในเครื่อง CNC Milling หรือ Machining Center ส่วนใหญ่ Spindle จะเป็นส่วนที่หมุน Tool เช่น End Mill, Drill, Tap หรือ Face Mill ส่วนในเครื่อง CNC Lathe Spindle มักใช้หมุนชิ้นงาน และ Tool จะเป็นตัวเคลื่อนที่เข้าไปตัดเฉือน
ดังนั้น หากถามว่า CNC Spindle คืออะไร คำตอบที่เข้าใจง่ายที่สุดคือ
CNC Spindle คือชุดแกนหมุนหลักที่ทำให้เครื่อง CNC สามารถตัด เจาะ กัด หรือกลึงชิ้นงานได้อย่างแม่นยำ
หลักการทำงานของ CNC Spindle
หลักการทำงานของ CNC Spindle เริ่มจาก CNC Controller ส่งคำสั่งความเร็วรอบ เช่น S3000 หรือ S8000 ไปยังระบบขับ Spindle จากนั้น Spindle Drive หรือ Inverter จะควบคุมมอเตอร์ให้หมุนตามความเร็วที่ต้องการ
กระบวนการทำงานโดยทั่วไปมีดังนี้
1. CNC Controller ส่งคำสั่งความเร็วรอบ
CNC Controller จะอ่านโปรแกรม G-code และ M-code เช่น
- M03: สั่ง Spindle หมุนตามเข็มนาฬิกา
- M04: สั่ง Spindle หมุนทวนเข็มนาฬิกา
- M05: สั่งหยุด Spindle
- S3000: กำหนดความเร็วรอบ 3,000 RPM
เมื่อ Controller ส่งคำสั่ง ระบบจะสั่งไปยัง Spindle Drive หรือ Inverter เพื่อควบคุมการหมุน
2. Spindle Drive หรือ Inverter ควบคุมมอเตอร์
Spindle Drive ทำหน้าที่จ่ายกำลังไฟฟ้าให้ Spindle Motor และควบคุมความเร็วรอบ แรงบิด และทิศทางการหมุน หาก Spindle Drive มีปัญหา อาจทำให้ Spindle ไม่หมุน หรือขึ้น Spindle Alarm ได้
3. Spindle Motor หมุนแกน Spindle
Spindle Motor เป็นตัวสร้างกำลังหมุน โดยส่งกำลังไปยังแกน Spindle ผ่านระบบ Direct Drive, Belt Drive หรือ Gear Drive ขึ้นอยู่กับประเภทของเครื่อง
4. Bearing รองรับการหมุนความเร็วสูง
Bearing เป็นชิ้นส่วนสำคัญที่ช่วยให้ Spindle หมุนได้อย่างราบรื่นและแม่นยำ หาก Bearing เสีย จะทำให้เกิดเสียงดัง ความร้อนสูง Vibration และงานไม่ได้ขนาด
5. Encoder ตรวจจับความเร็วและตำแหน่ง
ใน Spindle บางประเภทจะมี Encoder เพื่อส่ง Feedback กลับไปยังระบบควบคุม เช่น ใช้ตรวจสอบความเร็วรอบ ตำแหน่งองศา หรือใช้ในงาน Rigid Tapping
ประเภทของ CNC Spindle
CNC Spindle สามารถแบ่งได้หลายประเภทตามโครงสร้าง การขับเคลื่อน และลักษณะการใช้งาน โดยประเภทที่พบได้บ่อยในโรงงานมีดังนี้
1. Belt Drive Spindle
Belt Drive Spindle คือ Spindle ที่ใช้สายพานส่งกำลังจากมอเตอร์ไปยังแกน Spindle เป็นรูปแบบที่พบได้บ่อยในเครื่อง CNC Milling และ Machining Center
ข้อดีคือ
- โครงสร้างไม่ซับซ้อน
- ซ่อมบำรุงง่าย
- ต้นทุนไม่สูง
- เหมาะกับงานทั่วไป
ปัญหาที่พบบ่อยคือสายพานหย่อน สายพานขาด หรือเกิดเสียงดังจากระบบส่งกำลัง
2. Direct Drive Spindle
Direct Drive Spindle คือ Spindle ที่มอเตอร์ขับแกน Spindle โดยตรง ไม่ผ่านสายพาน ทำให้ตอบสนองเร็วและมีความแม่นยำสูง
ข้อดีคือ
- รอบหมุนเสถียร
- ลดการสั่นสะเทือน
- เหมาะกับงานความเร็วสูง
- ให้ผิวงานดี
มักใช้ในเครื่อง CNC Machining Center ที่ต้องการความแม่นยำสูง
3. Gear Drive Spindle
Gear Drive Spindle ใช้ชุดเฟืองส่งกำลัง เหมาะกับงานที่ต้องการแรงบิดสูง เช่น งานกัดหนัก งานกลึงหนัก หรืองานตัดเฉือนวัสดุแข็ง
ข้อดีคือ
- แรงบิดสูง
- เหมาะกับงาน Heavy Cutting
- ทนต่อโหลดสูง
ข้อควรระวังคือระบบ Gear ต้องดูแลเรื่องน้ำมันหล่อลื่น และอาจมีเสียงดังมากกว่าระบบอื่น
4. Motorized Spindle
Motorized Spindle คือ Spindle ที่รวมมอเตอร์ไว้ในตัวแกน Spindle โดยตรง นิยมใช้ในเครื่อง CNC ความเร็วสูง
ข้อดีคือ
- ความเร็วรอบสูง
- ความแม่นยำสูง
- โครงสร้างกะทัดรัด
- ลดการสูญเสียกำลังส่ง
แต่การซ่อมต้องใช้ความชำนาญสูง เพราะโครงสร้างภายในละเอียดและมีราคาสูง
5. High Speed Spindle
High Speed Spindle ใช้กับงานที่ต้องการรอบหมุนสูง เช่น งานแม่พิมพ์ งานแกะสลัก งานอิเล็กทรอนิกส์ หรืองาน Micro Machining
จุดเด่นคือสามารถหมุนได้ตั้งแต่หลายพันถึงหลายหมื่น RPM แต่ต้องดูแลเรื่อง Bearing, Cooling และ Balance เป็นพิเศษ
การใช้งาน CNC Spindle ในเครื่อง CNC
CNC Spindle มีบทบาทแตกต่างกันตามประเภทของเครื่อง CNC
CNC Milling Machine
ในเครื่องกัด CNC Spindle จะหมุน Tool เพื่อกัด เจาะ หรือตัดเฉือนชิ้นงาน เหมาะกับงานแม่พิมพ์และชิ้นส่วนโลหะที่ต้องการความแม่นยำ
CNC Lathe
ในเครื่องกลึง CNC Spindle จะหมุนชิ้นงาน และ Tool จะเคลื่อนที่เข้าไปตัดเฉือน เหมาะกับงานเพลา บูช และชิ้นงานทรงกระบอก
CNC Machining Center
ใน Machining Center Spindle จะทำงานร่วมกับระบบ ATC หรือ Automatic Tool Changer ทำให้สามารถเปลี่ยน Tool ได้อัตโนมัติและผลิตงานหลายขั้นตอนในเครื่องเดียว
CNC Grinding
ในเครื่องเจียร CNC Spindle ใช้หมุนล้อเจียรที่ต้องการความเร็วรอบและความนิ่งสูงมาก หาก Spindle สั่นเพียงเล็กน้อยจะส่งผลต่อความละเอียดของผิวงานทันที
CNC Router
ใน CNC Router Spindle ใช้กับงานไม้ พลาสติก อะลูมิเนียม และวัสดุเบา โดยมักใช้รอบสูงและ Tool ขนาดเล็ก
ปัญหาที่พบบ่อยของ CNC Spindle
แม้ CNC Spindle จะถูกออกแบบให้ทนทาน แต่เมื่อใช้งานต่อเนื่องในโรงงาน ก็มีโอกาสเกิดปัญหาได้ โดยอาการที่พบได้บ่อยมีดังนี้
1. Spindle ไม่หมุน
อาจเกิดจาก Spindle Drive เสีย, Inverter Alarm, Motor เสีย, สายไฟหลวม หรือ CNC Controller ไม่ส่งคำสั่ง
2. Spindle Overheat
เกิดจาก Bearing เสีย, Lubrication ไม่พอ, Cooling System ผิดปกติ หรือใช้งานโหลดหนักเกินไป
3. Spindle เสียงดัง
มักเกี่ยวข้องกับ Bearing สึกหรอ, Gear เสีย, สายพานมีปัญหา หรือ Tool Holder Balance ไม่ดี
4. Vibration สูง
เกิดจาก Tool Holder ไม่สมดุล, Bearing เสื่อม, Shaft มีปัญหา หรือ Alignment ไม่ถูกต้อง
5. งานไม่ได้ขนาด
หาก Spindle มี Runout สูง หรือ Bearing เริ่มเสีย จะส่งผลให้ชิ้นงานคลาดเคลื่อน ผิวงานไม่เรียบ และ Tool สึกเร็ว
6. Spindle Alarm
Spindle Alarm อาจเกิดจาก Overload, Overcurrent, Encoder Error, Drive Fault หรือระบบไฟฟ้าไม่เสถียร
วิธีดูแลรักษา CNC Spindle
การดูแลรักษา CNC Spindle อย่างถูกต้องช่วยลด Downtime และยืดอายุการใช้งานของเครื่องจักรได้มาก
1. ตรวจสอบเสียงผิดปกติ
ควรฟังเสียง Spindle เป็นประจำ หากมีเสียงหอน เสียงครืด หรือเสียงดังผิดปกติ ควรหยุดตรวจสอบทันที
2. ตรวจสอบอุณหภูมิ
Spindle ที่ร้อนผิดปกติอาจเป็นสัญญาณของ Bearing เสีย หรือระบบหล่อลื่นมีปัญหา ควรใช้ Thermal Camera หรือเครื่องวัดอุณหภูมิช่วยตรวจสอบ
3. ตรวจสอบ Vibration
Vibration ที่สูงขึ้นเป็นสัญญาณเตือนล่วงหน้าของ Bearing Damage หรือ Balance Problem ควรตรวจสอบเป็นรอบ ๆ โดยเฉพาะเครื่องที่ทำงานหนัก
4. ตรวจสอบ Lubrication
ระบบหล่อลื่นต้องทำงานสมบูรณ์ น้ำมันหรือจาระบีต้องอยู่ในระดับที่เหมาะสม และไม่มีท่ออุดตัน
5. ตรวจสอบ Cooling System
สำหรับ Spindle ที่มีระบบ Chiller หรือ Cooling Fan ต้องตรวจสอบว่าระบายความร้อนได้ดี ไม่มีฝุ่นอุดตัน และไม่มี Alarm จากระบบ Cooling
6. ใช้ Cutting Condition ที่เหมาะสม
การใช้ Feed Rate, Depth of Cut หรือ Tool ที่ไม่เหมาะสม ทำให้ Spindle รับโหลดสูงเกินไปและเสียเร็ว
7. ทำ Preventive Maintenance
ควรวางแผน PM Spindle ทุก 3–6 เดือน ขึ้นอยู่กับชั่วโมงการใช้งานและความสำคัญของเครื่องจักร
ควรซ่อม CNC Spindle เมื่อไร
ควรส่งตรวจหรือซ่อม CNC Spindle เมื่อพบอาการดังนี้
- Spindle มีเสียงดังผิดปกติ
- อุณหภูมิสูงกว่าปกติ
- Vibration สูง
- Runout เกินมาตรฐาน
- Tool แตกบ่อย
- งานไม่ได้ขนาด
- Spindle Alarm เกิดซ้ำ
- Spindle ไม่หมุนหรือหมุนไม่เสถียร
หากตรวจพบอาการตั้งแต่ระยะเริ่มต้น มักสามารถซ่อมเฉพาะส่วน เช่น เปลี่ยน Bearing, ตรวจ Encoder, ซ่อม Spindle Drive หรือแก้ระบบ Cooling ได้ แต่หากปล่อยไว้นาน อาจต้อง Overhaul ทั้งชุดหรือเปลี่ยน Spindle ใหม่ ซึ่งมีต้นทุนสูงกว่ามาก
