IGBT คืออะไร

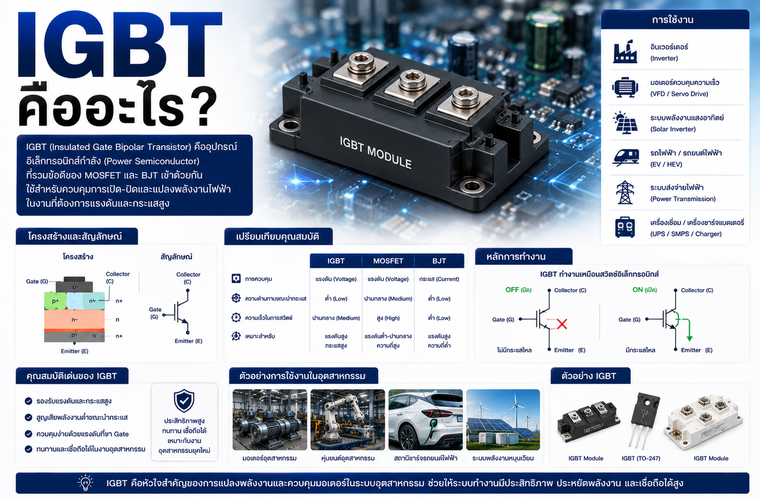

IGBT หรือ Insulated Gate Bipolar Transistor คืออุปกรณ์อิเล็กทรอนิกส์กำลังที่ใช้ควบคุมการเปิด-ปิดกระแสไฟฟ้าขนาดสูง นิยมใช้ในอุปกรณ์อุตสาหกรรม เช่น Inverter, Servo Drive, Spindle Drive, UPS, Power Supply, Welding Machine, Solar Inverter และระบบควบคุมมอเตอร์ในโรงงาน
ถ้าอธิบายให้เข้าใจง่าย IGBT คือสวิตช์อิเล็กทรอนิกส์กำลังสูง ที่สามารถเปิด-ปิดกระแสไฟฟ้าได้รวดเร็ว และรองรับแรงดันหรือกระแสสูงกว่าวงจรอิเล็กทรอนิกส์ทั่วไป จึงเหมาะกับงานควบคุมมอเตอร์และระบบ Power Electronics ที่ต้องการความแม่นยำและความทนทาน
ในโรงงานอุตสาหกรรม IGBT เป็นชิ้นส่วนสำคัญมาก เพราะอยู่ในวงจร Power Module ของอุปกรณ์หลายชนิด หาก IGBT เสีย อุปกรณ์มักจะแสดงอาการ เช่น Inverter Trip, Servo Alarm, Overcurrent, Output ไม่จ่ายไฟ, Fuse ขาด หรือเครื่องจักรหยุดทำงานทันที
บทความนี้จะอธิบายว่า IGBT คืออะไร หลักการทำงาน ประเภทของ IGBT การใช้งาน ปัญหาที่พบบ่อย วิธีดูแลรักษา และแนวทางป้องกัน IGBT เสีย สำหรับวิศวกรโรงงานและทีมซ่อมบำรุง
IGBT หมายถึงอะไร
IGBT คืออุปกรณ์สารกึ่งตัวนำที่รวมข้อดีของ MOSFET และ BJT เข้าด้วยกัน โดยมีขาใช้งานหลัก 3 ขา ได้แก่
- Gate
- Collector
- Emitter
IGBT ใช้สัญญาณควบคุมที่ขา Gate เพื่อสั่งให้กระแสไหลระหว่าง Collector และ Emitter คล้ายกับการเปิด-ปิดสวิตช์ แต่เป็นสวิตช์ที่ทำงานด้วยความเร็วสูงและรองรับกำลังไฟฟ้าสูง
ในอุปกรณ์อุตสาหกรรม IGBT มักถูกใช้ในส่วน Power Stage เช่น
- Inverter Output Module
- Servo Drive Power Module
- Spindle Drive Power Circuit
- UPS Inverter Circuit
- Switching Power Supply
- Welding Machine Power Circuit
ตัวอย่างง่าย ๆ คือใน Inverter ที่ใช้ควบคุมมอเตอร์ AC ตัว IGBT จะทำหน้าที่ Switching เพื่อสร้างแรงดันไฟฟ้าและความถี่ Output ให้เหมาะกับความเร็วรอบของมอเตอร์ หาก IGBT เสีย Inverter จะไม่สามารถจ่าย Output ได้ตามปกติ และอาจเกิด Alarm Overcurrent หรือ Short Circuit
หลักการทำงานของ IGBT
หลักการทำงานของ IGBT คือการใช้แรงดันไฟฟ้าที่ขา Gate เพื่อควบคุมการไหลของกระแสไฟฟ้าระหว่าง Collector และ Emitter
พูดให้เข้าใจง่ายคือ เมื่อมีสัญญาณควบคุมเข้าที่ Gate, IGBT จะ “เปิด” ให้กระแสไหลผ่านได้ และเมื่อไม่มีสัญญาณควบคุม IGBT จะ “ปิด” ไม่ให้กระแสไหลผ่าน
1. สถานะปิดของ IGBT
เมื่อไม่มีแรงดันควบคุมที่ขา Gate หรือแรงดัน Gate ต่ำกว่าเกณฑ์ที่กำหนด IGBT จะอยู่ในสถานะ Off กระแสไฟฟ้าจะไม่ไหลจาก Collector ไปยัง Emitter
สถานะนี้ใช้เมื่อต้องการหยุดการจ่ายพลังงานให้โหลด เช่น หยุดมอเตอร์ หรือหยุดการ Switching ชั่วคราว
2. สถานะเปิดของ IGBT
เมื่อมีแรงดันควบคุมที่ขา Gate ในระดับที่เหมาะสม IGBT จะเข้าสู่สถานะ On และยอมให้กระแสไฟฟ้าไหลจาก Collector ไปยัง Emitter
ในวงจร Inverter หรือ Servo Drive การเปิด-ปิดนี้เกิดขึ้นด้วยความถี่สูงมาก เพื่อควบคุมรูปคลื่นแรงดันและกระแสที่จ่ายให้มอเตอร์
3. การ Switching ด้วย PWM
IGBT มักทำงานร่วมกับเทคนิค PWM หรือ Pulse Width Modulation คือการเปิด-ปิดสวิตช์อย่างรวดเร็วเป็นจังหวะ เพื่อสร้างแรงดันเฉลี่ยตามต้องการ
ตัวอย่างเช่น Inverter ใช้ IGBT เปิด-ปิดด้วย PWM เพื่อสร้างไฟ AC 3 Phase ที่มีความถี่เปลี่ยนแปลงได้ เช่น 10 Hz, 30 Hz, 50 Hz หรือมากกว่านั้น
4. การควบคุมมอเตอร์ด้วย IGBT
ในระบบควบคุมมอเตอร์ IGBT จะถูกจัดเป็นวงจรแบบ 3 Phase Bridge โดยใช้ IGBT หลายตัวทำงานร่วมกันเพื่อสร้างสัญญาณไฟฟ้าให้มอเตอร์หมุนตามความเร็วและแรงบิดที่ต้องการ
นี่คือเหตุผลที่ IGBT มีบทบาทสำคัญใน Inverter, Servo Drive และ Spindle Drive
ประเภทของ IGBT
IGBT มีหลายประเภทตามรูปแบบการผลิต โครงสร้าง และการใช้งาน ในงานอุตสาหกรรมมักพบประเภทหลัก ๆ ดังนี้
1. Discrete IGBT
Discrete IGBT คือ IGBT แบบแยกตัวเดี่ยว มักอยู่ในแพ็กเกจคล้าย Transistor กำลัง ใช้ในวงจรที่มีกำลังไม่สูงมาก หรือใช้ในอุปกรณ์ที่ต้องการเปลี่ยนเฉพาะตัว
ข้อดีคือเปลี่ยนง่าย ราคาต่อชิ้นไม่สูงมาก และเหมาะกับวงจรขนาดเล็กถึงกลาง
2. IGBT Module
IGBT Module คือการรวม IGBT หลายตัวไว้ในโมดูลเดียว มักใช้ใน Inverter, Servo Drive และ Drive ขนาดกลางถึงใหญ่
ข้อดีคือรองรับกระแสและแรงดันสูง ระบายความร้อนได้ดี และติดตั้งกับ Heat Sink ได้สะดวก
IGBT Module เป็นประเภทที่พบมากในงานซ่อมอุปกรณ์อุตสาหกรรม เช่น Mitsubishi Inverter, Yaskawa Servo Drive, Siemens Drive, ABB Drive, Danfoss Drive และ FANUC Servo Amplifier
3. Intelligent Power Module หรือ IPM
IPM คือโมดูลกำลังที่รวม IGBT พร้อมวงจรป้องกันและวงจรขับไว้ภายใน เช่น Overcurrent Protection, Overheat Protection และ Gate Driver บางส่วน
ข้อดีคือออกแบบวงจรง่ายขึ้น มีระบบป้องกันในตัว และเหมาะกับอุปกรณ์ที่ต้องการความเสถียรสูง
4. High Voltage IGBT
High Voltage IGBT ใช้ในระบบที่ต้องรองรับแรงดันสูง เช่น Drive ขนาดใหญ่, UPS, รถไฟฟ้า, พลังงานทดแทน และระบบกำลังไฟฟ้าขนาดใหญ่
5. Fast Switching IGBT
Fast Switching IGBT ออกแบบมาให้เปิด-ปิดได้เร็ว เหมาะกับวงจรที่ต้องการความถี่ Switching สูง เช่น Power Supply, Welding Machine และบางระบบของ Servo Drive
การใช้งานของ IGBT ในโรงงานอุตสาหกรรม
IGBT ถูกใช้งานอย่างแพร่หลายในอุปกรณ์อุตสาหกรรม เพราะสามารถควบคุมกำลังไฟฟ้าขนาดสูงได้อย่างแม่นยำ
1. ใช้ใน Inverter
ใน Inverter, IGBT ทำหน้าที่สร้าง Output 3 Phase เพื่อควบคุมความเร็วรอบของมอเตอร์
หาก IGBT ใน Inverter เสีย อาการที่พบได้บ่อยคือ
- Inverter Trip
- Overcurrent Alarm
- Output ไม่จ่ายไฟ
- Fuse ขาด
- Motor ไม่หมุน
2. ใช้ใน Servo Drive
ใน Servo Drive, IGBT ทำหน้าที่จ่ายกระแสให้ Servo Motor อย่างแม่นยำ เพื่อควบคุมตำแหน่ง ความเร็ว และแรงบิด
หาก IGBT เสีย อาจเกิดอาการ
- Servo Alarm
- Servo Motor ไม่หมุน
- Overcurrent
- Servo Drive Trip
- Axis ไม่เคลื่อนที่
3. ใช้ใน Spindle Drive
Spindle Drive ใช้ IGBT เพื่อควบคุม Spindle Motor ที่หมุนด้วยความเร็วสูง หาก IGBT มีปัญหา Spindle อาจไม่หมุน หรือเกิด Spindle Alarm
4. ใช้ใน UPS และ Power Supply
ใน UPS และ Switching Power Supply, IGBT ใช้แปลงและควบคุมพลังงานไฟฟ้า เพื่อให้ได้แรงดันและความถี่ที่ต้องการ
5. ใช้ใน Welding Machine
เครื่องเชื่อมอุตสาหกรรมใช้ IGBT เพื่อควบคุมกระแสเชื่อมให้เสถียร หาก IGBT เสีย เครื่องอาจเปิดไม่ติด หรือกระแสเชื่อมไม่นิ่ง
6. ใช้ในระบบพลังงานทดแทน
Solar Inverter และระบบพลังงานไฟฟ้าบางประเภทใช้ IGBT ในการแปลงไฟ DC เป็น AC เพื่อใช้งานหรือส่งเข้าระบบไฟฟ้า
ปัญหาที่พบบ่อยของ IGBT
IGBT เป็นอุปกรณ์กำลังสูงที่ต้องทำงานหนักในสภาพแวดล้อมโรงงาน จึงมีโอกาสเสียได้จากหลายสาเหตุ
1. IGBT Short Circuit
เป็นอาการเสียที่พบบ่อยและรุนแรง เมื่อ IGBT ช็อต อาจทำให้ Fuse ขาด, Breaker Trip หรือ Power Module เสียทันที
สาเหตุอาจเกิดจากโหลดเกิน ความร้อนสูง หรือวงจร Gate Drive ผิดปกติ
2. Overcurrent
หากโหลดของมอเตอร์สูงเกินไป หรือมอเตอร์มีปัญหา IGBT จะต้องจ่ายกระแสมากกว่าปกติ ทำให้ร้อนและเสียหายได้
3. Overheat
ความร้อนเป็นสาเหตุหลักที่ทำให้ IGBT เสื่อมเร็ว หาก Cooling Fan เสีย, Heat Sink สกปรก หรือ Thermal Compound แห้ง อุณหภูมิของ IGBT จะสูงขึ้นจนเกิดความเสียหาย
4. Gate Driver Circuit เสีย
IGBT ต้องใช้วงจร Gate Driver เพื่อควบคุมการเปิด-ปิด หาก Driver Circuit เสีย สัญญาณ Gate ผิดปกติ อาจทำให้ IGBT เปิด-ปิดไม่สมบูรณ์และเกิดความร้อนสูง
5. ไฟกระชากและแรงดันเกิน
ไฟกระชากจากระบบไฟฟ้าในโรงงานอาจทำให้ IGBT Breakdown ได้ โดยเฉพาะในโรงงานที่ไม่มี Surge Protection หรือ Ground ไม่ดี
6. Capacitor เสื่อม
ใน Drive และ Inverter, DC Bus Capacitor ที่เสื่อมอาจทำให้ Ripple สูง ส่งผลให้ IGBT ทำงานหนักและเสียเร็วขึ้น
วิธีดูแลรักษา IGBT และอุปกรณ์ที่ใช้ IGBT
โดยทั่วไป IGBT เป็นชิ้นส่วนภายในอุปกรณ์ เช่น Inverter หรือ Servo Drive ผู้ใช้งานโรงงานจึงไม่ได้ดูแล IGBT โดยตรง แต่สามารถดูแลสภาพแวดล้อมและระบบที่เกี่ยวข้องเพื่อลดโอกาส IGBT เสียได้
1. ตรวจสอบระบบระบายความร้อน
ควรตรวจสอบ Cooling Fan, Heat Sink และช่องระบายอากาศเป็นประจำ เพราะความร้อนเป็นศัตรูหลักของ IGBT
หากพัดลมมีเสียงดัง หมุนช้า หรือหยุดหมุน ควรเปลี่ยนทันที
2. ทำความสะอาดตู้ Control
ฝุ่น น้ำมัน และความชื้นทำให้การระบายความร้อนแย่ลง และอาจทำให้เกิด Short Circuit บน PCB ควรเป่าฝุ่นและตรวจ Filter อย่างสม่ำเสมอ
3. ตรวจสอบโหลดของมอเตอร์
โหลด Mechanical ที่สูงเกินไป เช่น Bearing ฝืด, Conveyor ติดขัด, Ball Screw ฝืด จะทำให้อุปกรณ์ Drive จ่ายกระแสสูง และทำให้ IGBT เสียเร็วขึ้น
4. ตรวจสอบระบบไฟฟ้า
ควรตรวจสอบแรงดันไฟ Input, Ground, Phase Balance และ Surge Protection เพื่อลดผลกระทบจากไฟตก ไฟกระชาก และ Noise
5. ตรวจสอบ Capacitor ตามอายุใช้งาน
Capacitor ที่เสื่อมทำให้ IGBT ทำงานหนักขึ้น ควรตรวจสอบหรือเปลี่ยนตามอายุการใช้งาน โดยเฉพาะอุปกรณ์ที่ใช้งานหนักหลายปี
6. อย่า Reset Alarm ซ้ำโดยไม่ตรวจสาเหตุ
หาก Inverter หรือ Servo Drive ขึ้น Overcurrent Alarm หรือ Trip บ่อย ไม่ควร Reset ซ้ำโดยไม่ตรวจสอบ เพราะอาจทำให้ IGBT เสียหายหนักกว่าเดิม
ควรซ่อมหรือเปลี่ยน IGBT เมื่อไร
ควรตรวจสอบหรือซ่อมอุปกรณ์ที่ใช้ IGBT เมื่อพบอาการดังนี้
- Inverter Trip บ่อย
- Servo Drive ขึ้น Overcurrent
- Fuse ขาดทันทีเมื่อเปิดเครื่อง
- Output ไม่จ่ายไฟ
- มีกลิ่นไหม้
- Power Module ร้อนผิดปกติ
- Drive Alarm เกิดซ้ำ
- Motor ไม่หมุน
- Breaker Trip เมื่อสั่ง Run
ในหลายกรณีสามารถซ่อมได้โดยการเปลี่ยน IGBT Module พร้อมตรวจสอบ Gate Driver, Capacitor, Rectifier, Cooling Fan และลายวงจรใกล้เคียง แต่หาก Board ไหม้รุนแรง หรือ Power Module เสียหายหลายจุด อาจต้องพิจารณาเปลี่ยนอุปกรณ์ทั้งชุด
สิ่งสำคัญคือไม่ควรเปลี่ยน IGBT เพียงอย่างเดียวโดยไม่ตรวจสอบสาเหตุ เพราะถ้าวงจร Gate Driver หรือโหลดมอเตอร์ยังผิดปกติ IGBT ตัวใหม่อาจเสียซ้ำทันทีเมื่อทดสอบ Run
บริการซ่อม IGBT ในอุปกรณ์อุตสาหกรรม
สำหรับโรงงานที่พบปัญหา IGBT เสียใน Inverter, Servo Drive, Spindle Drive หรือ Power Supply ควรให้ผู้เชี่ยวชาญตรวจสอบทั้งวงจร Power และสาเหตุหน้างาน
บริการซ่อมที่เกี่ยวข้อง ได้แก่
- ตรวจสอบ IGBT Module
- ตรวจสอบ Gate Driver Circuit
- ตรวจสอบ Capacitor
- ตรวจสอบ Rectifier Circuit
- ซ่อม Inverter
- ซ่อม Servo Drive
- ซ่อม Spindle Drive
- ซ่อม Power Supply
- Load Test
- Burn-in Test
- ตรวจสอบ OVercurrent Alarm
สรุป
IGBT คืออะไร คำตอบคือ IGBT เป็นอุปกรณ์อิเล็กทรอนิกส์กำลังที่ทำหน้าที่เป็นสวิตช์ควบคุมกระแสไฟฟ้าขนาดสูง ใช้ใน Inverter, Servo Drive, Spindle Drive, UPS, Power Supply และเครื่องจักรอุตสาหกรรมหลายประเภท
IGBT ทำงานโดยใช้สัญญาณที่ขา Gate ควบคุมการไหลของกระแสระหว่าง Collector และ Emitter ทำให้สามารถเปิด-ปิดกระแสได้รวดเร็วและแม่นยำ เหมาะกับงานควบคุมมอเตอร์และระบบ Power Electronics
ปัญหาที่พบบ่อยของ IGBT ได้แก่ Short Circuit, Overcurrent, Overheat, Gate Driver เสีย, ไฟกระชาก และ Capacitor เสื่อม การดูแลรักษาที่ดี เช่น ตรวจสอบ Cooling Fan, ทำความสะอาดตู้ Control, ตรวจสอบโหลดมอเตอร์ และดูแลระบบไฟฟ้า จะช่วยลดโอกาส IGBT เสียและลด Downtime ของโรงงานได้มาก
